Brand:

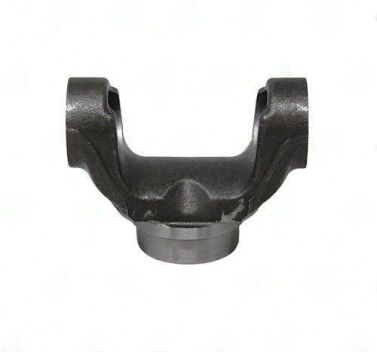

3326-204 – Weld Yokes – 1330 Series – Butt Dia 1.766″ – Tube Dia Wall 2.000X0.120
$22.97
1 in stock
Description
3326-204: Spicer 1330 steel weld yoke, 2.000×0.120 tube, butt 1.766″, center-to-weld 1.750″ — thick-wall small-diameter tube used in front output and transfer case shaft assemblies.
Full Description
| Attribute | Specification |
|---|---|
| Part Number | 3326-204 (Spicer/Dana) |
| Series | 1330 (1.062" cap dia) |
| Material | Steel |
| Tube Dia x Wall | 2.000" x 0.120" |
| Butt Diameter | 1.766" |
| Center U-Joint to Weld | 1.750" |
- 2.000" x 0.120" is an unusually heavy-wall specification for a 2" tube, providing a high torsional stiffness-to-length ratio needed in short transfer case output shafts.
- Spicer OEM part; used in several light-truck and SUV transfer case front output shaft applications -- cross-reference Dana catalog for specific vehicle fitment.
- Butt diameter 1.766" provides 0.014" clearance inside a nominal 1.780" tube ID (2.000" OD minus 2 x 0.120" wall = 1.760" -- confirm actual ID with a bore gauge).
- Compatible U-joint: Spicer 5-153X, Dana 1330-series cross.
When using this weld yoke in a transfer case front output shaft, confirm the center-to-weld distance of 1.750" produces the correct overall shaft length -- this dimension sets the working angle at the front axle when the suspension is at design ride height.
Additional information
| Butt dia | 1.766 |
|---|---|
| Center u j to weld | 1.750″ |
| Material | STEEL |
| Partn number | 3326-204 |
| Series | 1330 |
| Tube dia wall | 2.000X0.120″ |
| Brand | SPICER |
