Brand:

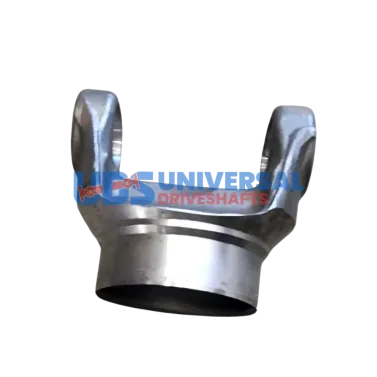

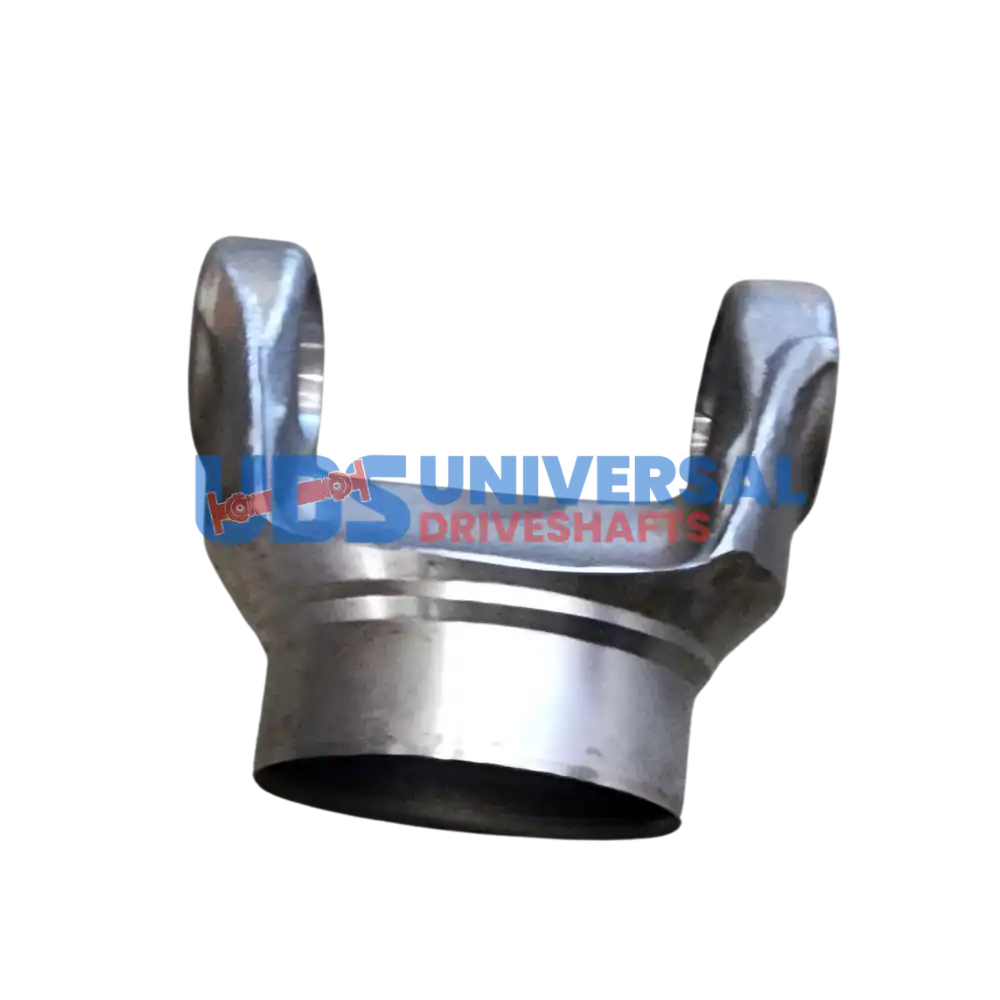

110679 Weld Yoke 1310 Series, Fits 2.500 x 0.095 Tube – Centerline to Weld 1.688
$32.92
30 in stock
Description
110679 1310 series weld yoke, fits 2.500 x 0.095 wall tube, centerline to weld 1.688 inches.
Full Description
The centerline-to-weld dimension on the 110679 is 1.688 inches. This measurement -- from the U-joint cross centerline to the tube weld face -- directly affects the working angle of the U-joint. If the driveshaft is assembled with a weld yoke that has a shorter or longer centerline-to-weld than specified in the application drawing, the U-joint angles will be off, causing vibration at specific RPM ranges.
- SKU
- 110679
- U-joint series
- 1310
- Tube fit
- 2.500" x 0.095" wall
- Centerline to weld
- 1.688"
This weld yoke requires the tube bore to be clean and sized correctly for a press fit before welding. Under-size tube bore causes the yoke to seat off-axis; over-size bore creates a gap that welds poorly. Standard DOM tube at 2.500 x 0.095 nominal dimensions will match this yoke's bore specification.
Additional information
| Butt dia | 2.321 |
|---|---|
| Center u j to weld | 1.688 |
| Material | STEEL |
| Partn number | 110679 |
| Series | 1310 |
| Tube dia wall | 2.500X0.095 |
| Brand | UDS |
| Notes | Butt Diameter 58.95 mm |
