Brand:

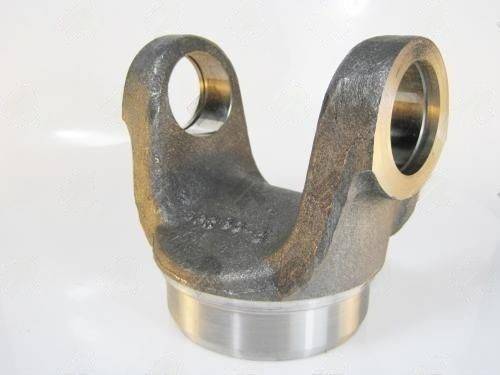

100-28-17 – Weld Yokes – SPL90/100 Series – Butt Dia 3.810″ – Tube Dia Wall 4.000X0.095
$70.60
1 in stock
Description
Spicer SPL90/100-series weld yoke for 4.000×0.095 tube with 3.810″ butt diameter and 2.969″ centerline-to-weld.
Full Description
- Part Number
- 100-28-17
- Series
- SPL90/100
- Tube Diameter x Wall
- 4.000" x 0.095"
- Butt Diameter
- 3.810"
- Centerline to Weld
- 2.969"
- Material
- Steel
- Brand
- Spicer
The SPL90/100 series occupies an important position in the drivetrain strength ladder -- positioned above the 1480 and 1550 series and below the SPL170 series, it handles medium-heavy commercial and vocational loads. The 100-28-17 fits a 4.000" tube at 0.095" wall, a specification common on Class 4-6 commercial and heavier pickup applications where the larger tube diameter provides the critical speed rating while the 0.095" wall keeps weight reasonable. The 3.810" butt diameter requires a clean, round tube bore for proper concentricity. The 2.969" centerline-to-weld is compact for a 4" tube assembly, keeping the overall driveshaft length controlled. Pair with an SPL90 or SPL100 U-joint -- do not use SPL55 or lighter series joints at this tube diameter and torque level.
Additional information
| Butt dia | 3.810″ |
|---|---|
| Center u j to weld | 2.969 |
| Material | STEEL |
| Partn number | 100-28-17 |
| Series | SPL90/100 |
| Tube dia wall | 4.000X0.095 |
| Brand | SPICER |
