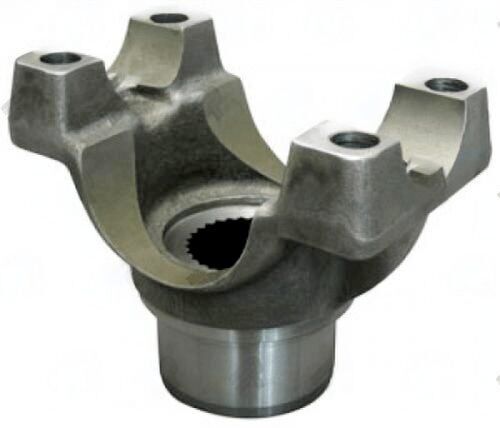

3504-60 – End Yoke – 1.276″ Splines Dia – 1.875″ Hub Dia
$113.50
1 in stock
12
People watching this product now!
Description
3504-60 end yoke, 1350 series. 1.276 x 29 spline | 1.875″ hub dia | 3.375″” CJ-to-end | 1.500″ bore. Splined bore — verify count and diameter before ordering.
Full Description
The 3504-60 end yoke slides onto the axle or transfer case output shaft, locking onto the splines and becoming the u-joint cradle at that end of the driveshaft.
3504-60 End Yoke Specifications & Series
The 1350 series is the standard for 3/4-ton trucks -- F-250, Ram 2500, Dana 44/60 axles, performance 4x4 builds. Specs for the 3504-60 end yoke -- 1.276 x 29 spline | 1.875" hub dia | 3.375"" CJ-to-end | 1.500" bore. Additional: DANA 60.
Spline engagement must be full depth -- a yoke that only partially engages the shaft will spin loose under load.
Key Features
- Series: 1350 -- 3/4-ton trucks -- F-250, Ram 2500, Dana 44/60 axles, performance 4x4 builds
- Spline: 1.276 x 29 -- must match axle/T-case shaft exactly
- Hub dia: 1.875" -- outer dimension, affects clearance in yoke bore
- CJ-to-end: 3.375"" -- affects driveshaft working length and angle
- Bore: 1.500" -- confirm against shaft OD
- Retention: UB -- verify against your yoke configuration
- Note: DANA 60
Specifications
- SKU: 3504-60
- Brand: UDS
- Series: 1350
- Spline Dia: 1.276
- Spline Count: 29
- Hub Dia: 1.875"
- CJ to End: 3.375""
- Through Hole: 1.500"
- Style: UB
- Notes: DANA 60
Additional information
| Cj to end |
3.375" |
|---|---|
| Hub dia |
1.875 |
| Notes |
DANA 60 ,U BOLT PART NUMBER: 3-94-18 |
| Partn number |
3504-60 |
| Series |
1350 |
| Splines count |
29 |
| Splines dia |
1.276 |
| Style |
UB |
| Through hole |
1.500" |
