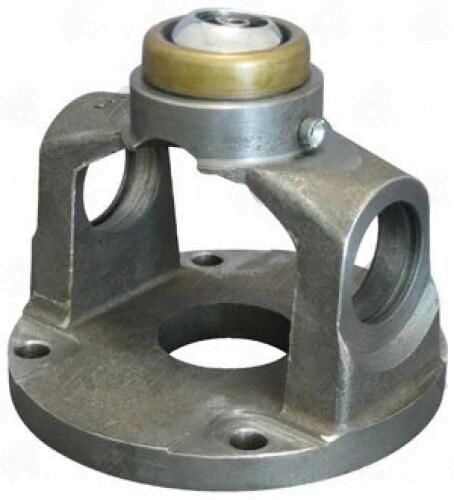

3102-411CV – Cv Flange Yokes – 1310 Series – Ball Stud Dia 0.5″ – Bolt Circle Dia 3.583
$75.25
29 in stock
20 People watching this product now!
Description
3102-411CV UDS 1310 CV flange yoke. BC 3.583″, pilot 4.094″ male. Ford Ranger and Explorer 1310 CV conversion. Replaces N2-83-288X in PTI lineup.
Full Description
3102-411CV UDS -- 1310 Series CV Flange Yoke
The 3102-411CV is designed for Ford Ranger and Explorer 1310 series CV joint conversion at the transfer case. It connects to the factory companion flange using a 3.583" bolt circle and male pilot at 4.094", which inserts into the companion flange bore to center the yoke and reduce runout.
| Spec | Value |
|---|---|
| Series | 1310 |
| Bolt Circle | 3.583" |
| Bolt Hole Dia | 0.328" |
| Ball Stud Dia | 0.5" |
| CL to Face | 1.625" |
| Pilot | 4.094" Male |
| Class | LD |
Cross-reference: Neapco N2-83-288X -- PTI's 3102-411CV is the alternative source for the same application. Both feature the same bolt circle, hole diameter, and pilot specification. Use this flange when the OEM CV joint is being replaced with a 1310 series double-cardan setup.
See CV joint kits for complete double-cardan conversion components.
Additional information
| Ball stud dia | 0.5 |
|---|---|
| Bolt circle dia | 3.583 |
| Bolt hole dia | 328 |
| Brand | UDS |
| C l to face | 1.625 |
| Class | LD |
| Notes | Ford Ranger/Explorer 1310CV conversion |
| Partn number | 3102-411CV |
| Pilot dia | 4.094 |
| Pilot type | M |
| Series | 1310 |
