Brand:

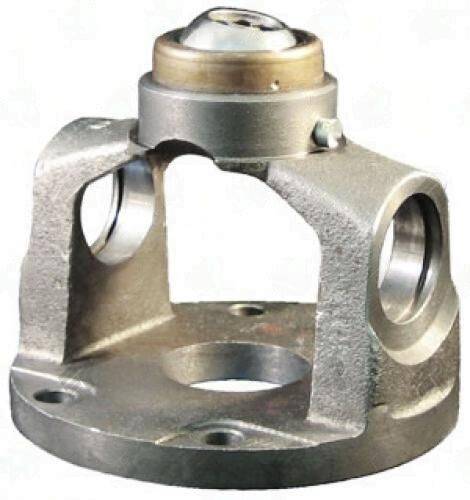

3102-393CV – Cv Flange Yokes – 1310 Series – Ball Stud Dia 0.5″ – Bolt Circle Dia 3.386
$76.48
28 in stock
10 People watching this product now!
Description
3102-393CV UDS 1310 CV flange yoke. BC 3.386″, 4 of 6 bolts used on 8-hole pattern. Jeep Cherokee, Dodge Durango/Dakota CV conversion. Alt: N2-83-206.
Full Description
The 3102-393CV is a 1310 series 100mm CV flange yoke for Jeep Cherokee and Dodge Durango/Dakota CV joint conversion. It uses 4 of 6 bolt positions on a 6-hole pattern within an 8-hole base pattern -- this staggered bolt arrangement matches the factory companion flange on these Chrysler/Jeep applications. Replaces part numbers 3152-1001 and 3152-1002.
- Series: 1310
- Bolt Circle: 3.386"
- Bolt Holes: 4 used of 6 (100mm)
- Bolt Hole Dia: 0.328"
- Ball Stud Dia: 0.5"
- CL to Face: 1.625"
- Pilot: 3.935" OD
- Class: LD
The OD pilot at 3.935" registers inside the companion flange bore. An alternative part is Neapco N2-83-206 for the same application. Verify which bolt holes in the 8-hole pattern are the correct 4 positions before torquing -- incorrect bolt positioning causes uneven clamp load and potential loosening under vibration.
Browse CV joint kits for companion Jeep and Dodge CV conversion parts.
Additional information
| Ball stud dia | 0.5 |
|---|---|
| Bolt circle dia | 3.386 |
| Bolt hole dia | 328 |
| Brand | UDS |
| C l to face | 1.625 |
| Class | LD |
| Notes | 100mm CV Flange Yoke,4 bolt used of 6 bolt pattern, Jeep Cherokee & Dodge Durango/Dakota CV joint conversion, used for 3152-1001, 3152-1002 |
| Partn number | 3102-393CV |
| Pilot dia | 3.935 |
| Pilot type | OD |
| Series | 1310 |
