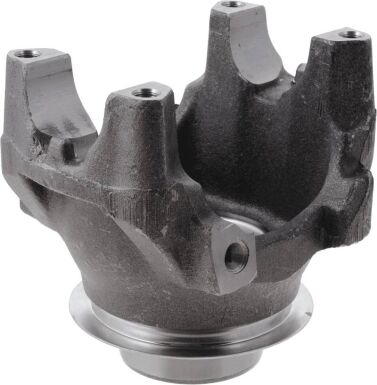

170-4-281-1 – End Yoke – SPL170 Series – 2.024″ Splines Dia – 3.000″ Hub Dia
$243.00
1 in stock
10 People watching this product now!
Description
SPL170 series 170-4-281-1 end yoke. 2.024 x 39 spline | 3.000″” hub dia | 6.240″” CJ-to-end | 2.281 bore. BS retention. Direct swap for axle or T-case output.
Full Description
If you're chasing a vibration that changes with driveshaft angle, check the end yoke first. Worn splines or cracked ears on the 170-4-281-1 will cause exactly that.
170-4-281-1 End Yoke Specifications & Series
Specs for the 170-4-281-1 end yoke -- 2.024 x 39 spline | 3.000"" hub dia | 6.240"" CJ-to-end | 2.281 bore.
Spline engagement must be full depth -- a yoke that only partially engages the shaft will spin loose under load.
Key Features
- Series: SPL170 -- application-specific drivetrain
- Spline: 2.024 x 39 -- must match axle/T-case shaft exactly
- Hub dia: 3.000"" -- outer dimension, affects clearance in yoke bore
- CJ-to-end: 6.240"" -- affects driveshaft working length and angle
- Bore: 2.281 -- confirm against shaft OD
- Retention: BS -- verify against your yoke configuration
Specifications
- SKU: 170-4-281-1
- Brand: UDS
- Series: SPL170
- Spline Dia: 2.024
- Spline Count: 39
- Hub Dia: 3.000""
- CJ to End: 6.240""
- Through Hole: 2.281
- Style: BS
Additional information
| Cj to end | 6.240" |
|---|---|
| Hub dia | 3.000" |
| Partn number | 170-4-281-1 |
| Series | SPL170 |
| Splines count | 39 |
| Splines dia | 2.024 |
| Style | BS |
| Through hole | 2.281 |
