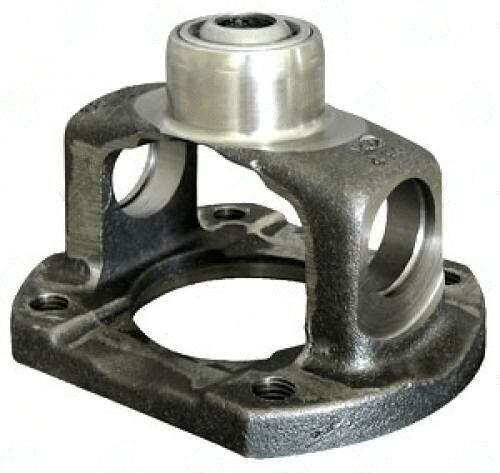

3502-42 – Cv Flange Yokes – 1350 Series – Ball Stud Dia 0.5″ – Bolt Circle Dia 4.25
$161.43
32 in stock
16 People watching this product now!
Description
3502-42 UDS 1350 CV flange yoke, Ford. BC 4.250″ square, pilot 2.680″ female. 12mm threaded holes. LD class — no lube fitting. Ford transfer case application.
Full Description
3502-42 is a UDS 1350 series CV flange yoke for Ford transfer case and driveshaft applications. The bolt pattern uses 12mm threaded holes (bolts thread directly into the yoke) on a 4.250" square bolt circle. The female pilot at 2.680" registers the yoke on the companion flange's male pilot.
Square bolt circle means the four bolt holes are arranged in a square pattern rather than an even 90-degree circular spacing -- this orientation matches Ford factory flanges and prevents installation in the wrong position.
- Series: 1350
- Bolt Circle: 4.250" (square)
- Bolt Holes: 12mm threaded
- Ball Stud Dia: 0.5"
- CL to Face: 1.625"
- Pilot: 2.680" Female
- Lube: No (LD class)
No lube fitting means this is a sealed CV ball joint configuration. Verify the pilot diameter with calipers on your companion flange before ordering.
See flange yokes for additional Ford and universal applications.
Additional information
| Ball stud dia | 0.5 |
|---|---|
| Bolt circle dia | 4.25 |
| Bolt hole dia | 472 |
| Brand | UDS |
| C l to face | 1.625 |
| Class | LD |
| Lube | No |
| Notes | 12mm Threaded Holes / Sq Bolt Pattern / Ford CV Flange |
| Partn number | 3502-42 |
| Pilot dia | 2.68 |
| Pilot type | F |
| Series | 1350 |
