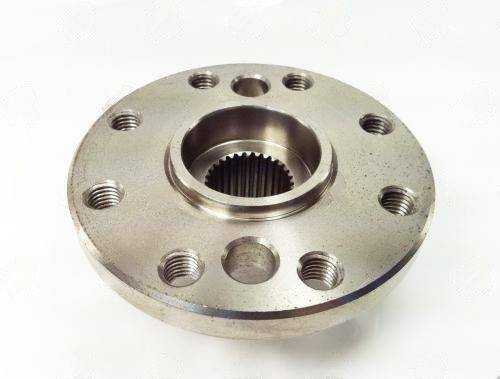

3501-291 – Companion Flanges – 1.263″ Splines Dia – 3.937″ Bolt Circle Dia – 1.875″ Hub Dia
$83.41
10 in stock
10 People watching this product now!
Description
3501-291 companion flange, Chrysler 9.25 rear axle. 29 splines, 1.263″ dia, hub 1.875″, 3.937″ bolt circle, 8 threaded holes. Replace worn yoke with flange connection on Chrysler 9.25 axle.
Full Description
3501-291 -- Chrysler 9.25 Companion Flange
The Chrysler 9.25" rear axle, used in many Dodge Ram and Jeep Grand Cherokee applications, uses a 29-spline pinion. This 3501-291 companion flange converts the pinion end to a bolted flange connection. Note the bolt holes are threaded -- the bolts thread directly into the flange rather than using through-bolts with nuts.
- Application: Chrysler 9.25 rear axle
- Splines: 29
- Spline Dia: 1.263"
- Hub Dia: 1.875"
- Bolt Circle: 3.937"
- Bolt Holes: 8 (threaded)
- Pilot Dia: 2.161"
- Through Hole: 1.500"
- Face to End: 2.000"
Threaded bolt holes mean the flange bolts in from the yoke side without nuts accessible from behind. Confirm Chrysler 9.25" application and 29-spline pinion before ordering. Browse all companion flanges.
Additional information
| Bolt circle dia | 3.937 |
|---|---|
| Hub dia | 1.875 |
| Notes | Chy 9.25, threaded bolt holes |
| Partn number | 3501-291 |
| Pilot dia | 2.161 |
| Splines count | 29 |
| Splines dia | 1.263 |
| Through hole | 1.500 |
| Bolt Holes | 8 |
| Face to end | 2.000 |
