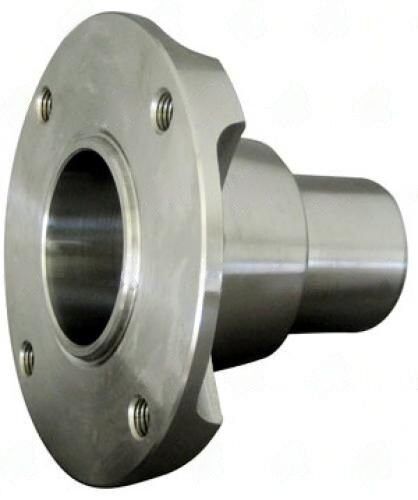

3401-102 – Companion Flanges – 1.500″ Splines Dia – 4.000″ Bolt Circle Dia – 1.772″ Hub Dia
$79.50
1 in stock
Description
3401-102 companion flange, Mercedes Sprinter. 10 splines, 1.500″ dia, hub 1.772″, 4.000″ bolt circle, 4 threaded holes, male pilot 2.245″. Sprinter-specific geometry — verify application.
Full Description
The Mercedes Sprinter driveshaft system uses metric-adjacent spline geometry. The 3401-102 companion flange has a 10-spline, 1.500" diameter interface -- an unusual spline count for U.S. applications but standard for certain Sprinter rear differential pinions.
| Spec | Value |
|---|---|
| Application | Mercedes Sprinter |
| Splines | 10 |
| Spline Dia | 1.500" |
| Hub Dia | 1.772" |
| Bolt Circle | 4.000" |
| Bolt Holes | 4 (threaded) |
| Pilot Dia | 2.245" (male) |
| Face to End | 3.455" |
The pilot is male (projecting outward) rather than female (recessed). Confirm your Sprinter has a female pilot receiver at the driveshaft mount. The long face-to-end (3.455") reflects Sprinter's extended pinion nose. Browse all companion flanges.
Additional information
| Bolt circle dia | 4.000 |
|---|---|
| Hub dia | 1.772 |
| Notes | Sprinter, threaded bolt holes, male pilot |
| Partn number | 3401-102 |
| Pilot dia | 2.245 |
| Splines count | 10 |
| Splines dia | 1.500 |
| Through hole | 2.000 |
| Bolt Holes | 4 |
| Face to end | 3.455 |
