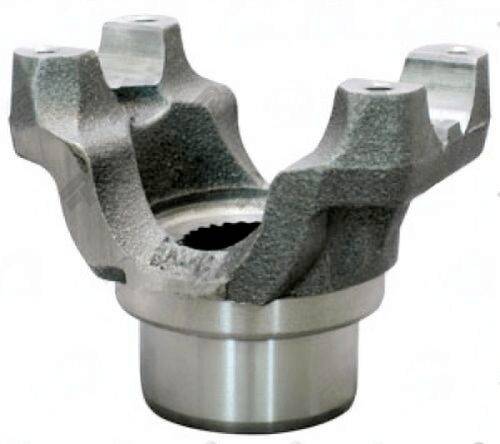

3104-02 – End Yoke – 1.146″ Splines Dia – 1.844″ Hub Dia – 26 Spline
$104.65
4 in stock
18
People watching this product now!
Description
1310 series 3104-02 end yoke. 1.146 x 26 spline | 1.844″ hub dia | 2.938″ CJ-to-end | 1.375 bore. BS retention. Direct swap for axle or T-case output.
Full Description
Don't reuse a damaged end yoke. Cracked ears propagate fast under load. The 3104-02 end yoke is the new part -- correct spline, correct series, ready to install.
3104-02 End Yoke -- 1310 Series Spline & Fitment
The 1310 series is the standard for light-duty trucks -- F-150, Silverado 1500, Jeep Wrangler, Ram 1500. The 3104-02 end yoke specs: 1.146 x 26 spline | 1.844" hub dia | 2.938" CJ-to-end | 1.375 bore. Note: DANA 35.
Spline count is the most common source of ordering errors on end yokes. Count yours on the shaft -- don't guess by series alone.
Key Features
- Series: 1310 -- light-duty trucks -- F-150, Silverado 1500, Jeep Wrangler, Ram 1500
- Spline: 1.146 x 26 -- must match axle/T-case shaft exactly
- Hub dia: 1.844" -- outer dimension, affects clearance in yoke bore
- CJ-to-end: 2.938" -- affects driveshaft working length and angle
- Bore: 1.375 -- confirm against shaft OD
- Retention: BS -- verify against your yoke configuration
- Note: DANA 35
Specifications
- SKU: 3104-02
- Brand: UDS
- Series: 1310
- Spline Dia: 1.146
- Spline Count: 26
- Hub Dia: 1.844"
- CJ to End: 2.938"
- Through Hole: 1.375
- Style: BS
- Notes: DANA 35
Additional information
| Cj to end |
2.938 |
|---|---|
| Hub dia |
1.844 |
| Notes |
DANA 35 |
| Partn number |
3104-02 |
| Series |
1310 |
| Splines count |
26 |
| Splines dia |
1.146 |
| Style |
BS |
| Through hole |
1.375 |
