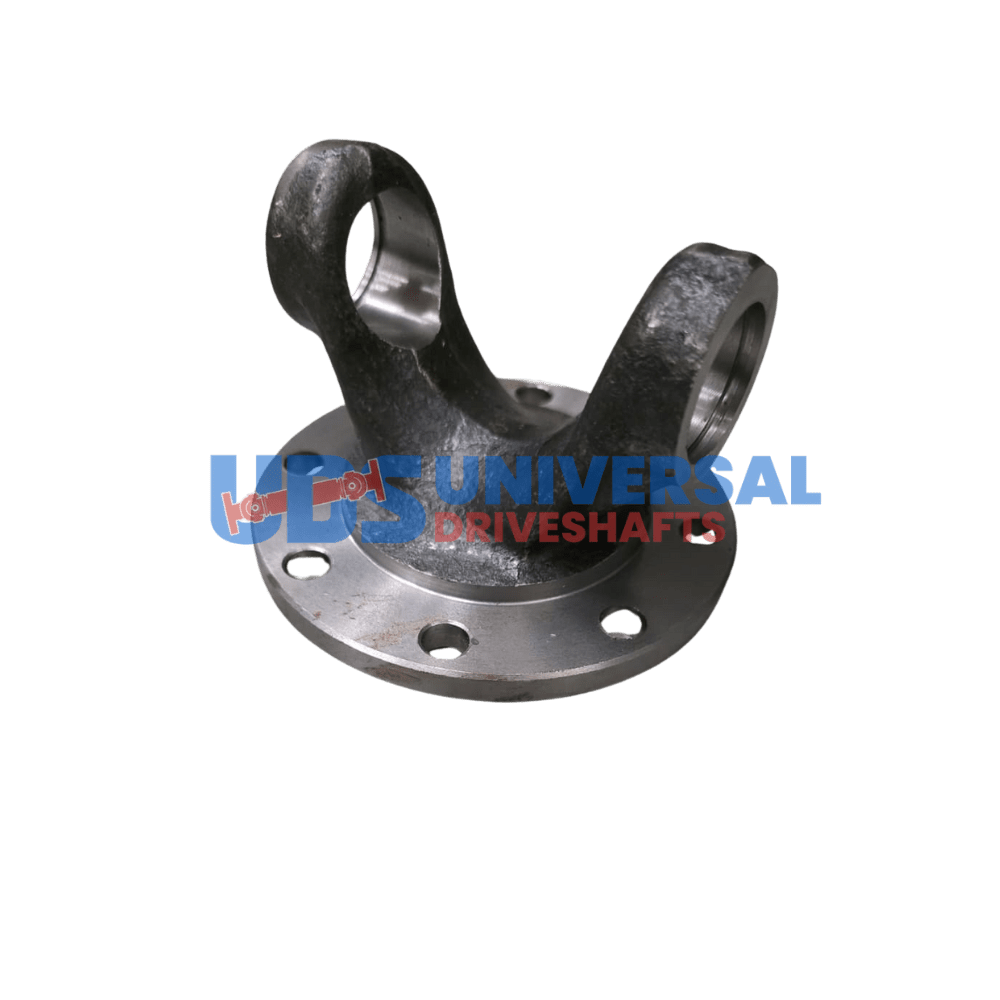

3-2-1159B | 1350 Series Circular Flange Yoke , Holes: 8 x 0.394 Bolt circle Diameter: 3.996, 2.954F pilot
$34.23
26 in stock
Description
3-2-1159B 1350 series 8-hole circular flange yoke, 3.996″ bolt circle, 2.954″ pilot (75MM), 2.250″ centerline to flat face.
Full Description
Spec Summary: 3-2-1159B -- 1350 Series | 8 Holes x 0.394" | Bolt Circle 3.996" | Pilot 2.954" (75MM) | OD ~4.725" (120MM) | C/Joint to Flat 2.250"
The "B" suffix distinguishes 3-2-1159B (1350 series) from 3-2-1159 (1410 series) -- both share the same bolt circle, pilot diameter, and bolt hole count, but the U-joint ear bore differs to match the respective cap diameter. The key dimensional difference is the C/joint to flat: 2.250" for the 1350 versus 2.500" for the 1410, reflecting the narrower trunnion span of the 1350 joint.
When ordering, confirm the driveshaft U-joint series matches the yoke -- mixing a 1350 flange yoke with a 1410 U-joint will result in an incorrect cap fit in the ear bore. The 75MM pilot is metric -- source metric-grade fasteners (class 10.9 minimum) for the 8-bolt flange face. A companion flange with a matching 75MM male pilot is required at the differential or transfer case end of the shaft.
Additional information
| Bolt circle dia | 3.996 |
|---|---|
| Bolt hole dia | 0.394 |
| Cj to flat | 2.250 |
| Partn number | 3-2-1159B |
| Pilot dia | 2.954 |
| Series | 1350 |
| Bolt Holes | 8 |
| Notes | 1350 Series – 8 Holes – Pilot 75mmOD 120 / 4.725 |
