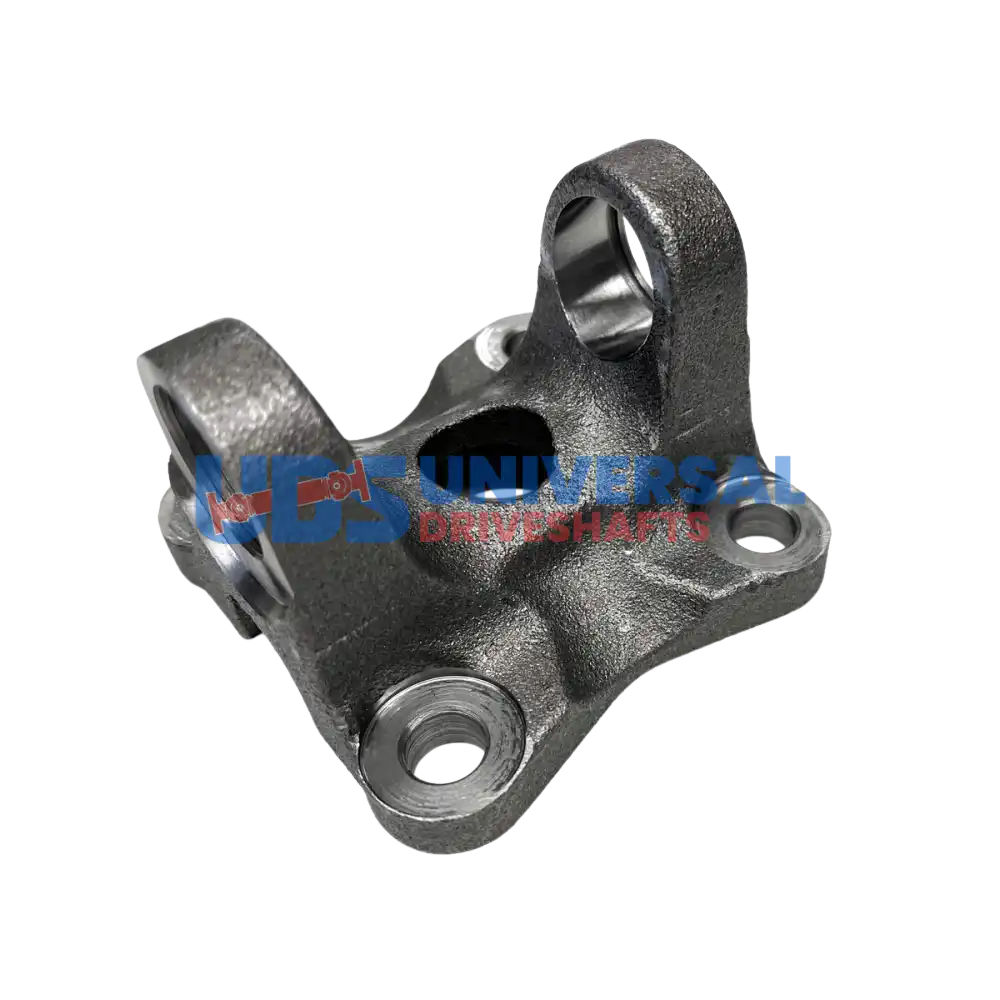

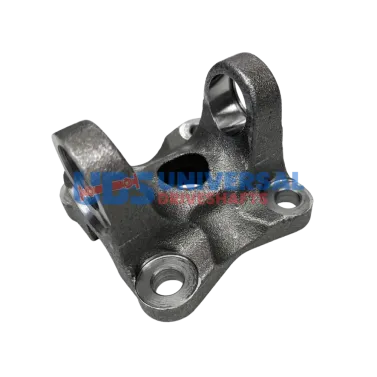

2-2-1989 Flange Yoke 1310 series, 3.937BC, 2.162F pilot
$24.26
5 in stock
Description
2-2-1989 1310 series flange yoke. 3.937″ bolt circle, 0.489″ holes, 2.162″ female pilot bore, 1.930″ CJ-to-flat, 4.906″ swing diameter. Bolt holes at 0.489″ accommodate 1/2″ fasteners with minimal clearance.
Full Description
2-2-1989 -- 1310 Flange Yoke, 3.937" BC, 2.162" Female Pilot, 1.930" CJ-to-Flat
The 0.489-inch bolt hole diameter on the 2-2-1989 is a close-clearance fit for a 1/2-inch (0.500") fastener -- tighter than most 1310 flange yokes that run 0.500-0.515-inch holes for the same bolt size. This tight clearance requires clean, burr-free holes and precise bolt alignment during assembly; a fastener that's even slightly skewed can drag on the hole edge and produce an uneven seating load across the flange face.
Bolt circle: 3.937 inches (100mm) -- a metric-origin pattern. Female pilot bore: 2.162 inches. CJ-to-flat: 1.930 inches. Swing diameter: 4.906 inches -- confirm clearance at all rotational positions. The 1310 ear bores accept a 1.062-inch cap U-joint; this is a light-duty series yoke for passenger car and light truck applications.
| Part Number | 2-2-1989 |
| Series | 1310 |
| Bolt Circle | 3.937" (100mm) |
| Bolt Holes | 0.489" (close-clearance for 1/2" bolt) |
| Pilot | 2.162" Female bore |
| CJ to Flat | 1.930" |
| Swing Dia | 4.906" |
Full 1310 Flange Yoke catalog in multiple bolt patterns and pilot configurations.
Additional information
| Bolt circle dia | 3.937 |
|---|---|
| Bolt hole dia | 0.489 |
| Partn number | 2-2-1989 |
| Pilot dia | 2.162, F |
| Series | 1310 |
| Swing dia | 4.906 |
| Cj to flat | 1.930 |
