Brand:
68745 Series Serrated Flange 180mm 52 X 147.2 SER’ 2045 CL To End: 4.000″ 2687452000065
$96.35
10 in stock
Description
FY68745180KV UDS 68745 flange yoke. BC 130mm, 4-bolt 13mm holes, XS 155mm serrated pilot. CJ to flat 4″. 52×147.2mm series. Part: 2687452000065.
Full Description

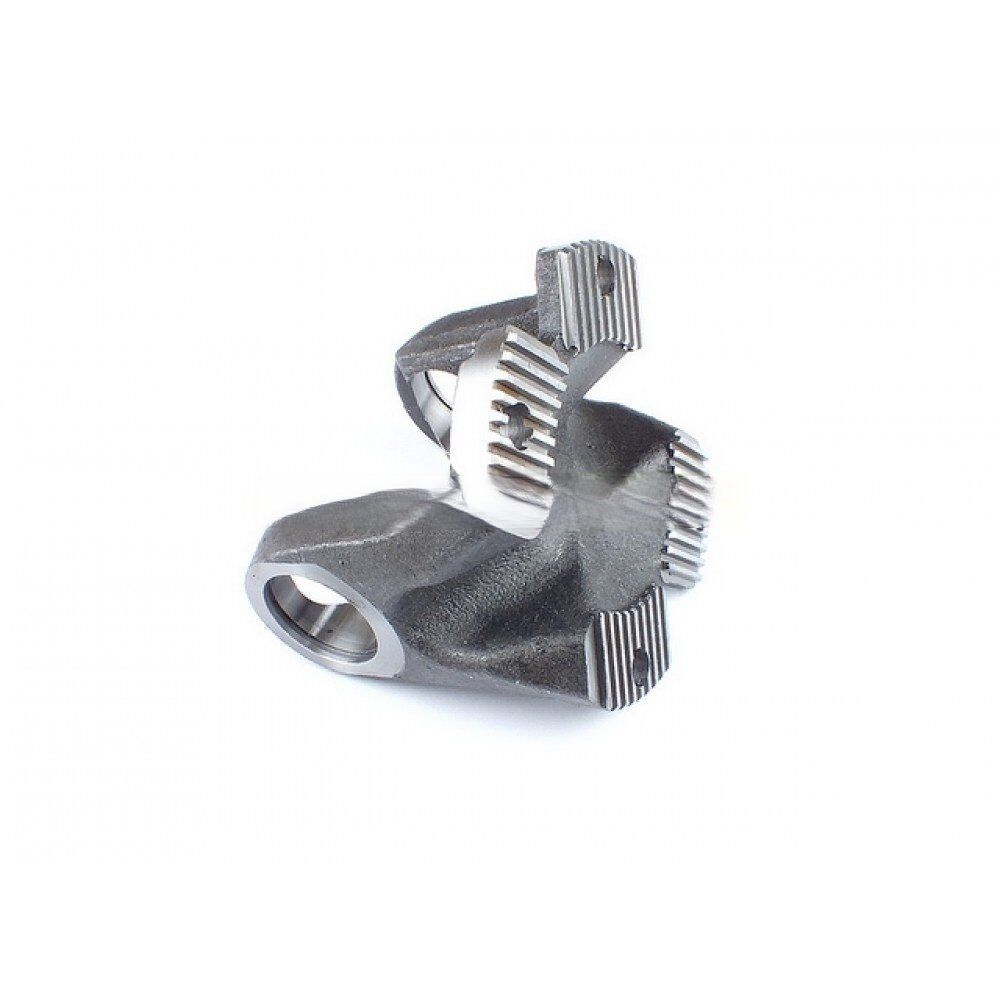

FY68745180KV -- 68745 Series Serrated Flange Yoke
FY68745180KV (part number 2687452000065) is a UDS 68745 series flange yoke with a serrated (XS) 155mm pilot. Despite the product name referencing 180mm, the serrated pilot OD is 155mm with a 155mm swing diameter. The 4-bolt pattern on a 130mm bolt circle with 13mm holes is the European medium-duty truck standard for this series.
| Spec | Value |
|---|---|
| Series | 68745 (2045) |
| U-Joint | 52mm x 147.2mm |
| Bolt Circle | 130mm |
| Bolt Holes | 4 x 13mm |
| Pilot | XS 155mm (serrated) |
| CJ to Flat | 4.000" |
The serrated pilot requires a companion flange with the matching XS 155mm internal serration. This is a truck drivetrain specification -- confirm the companion flange pilot type before ordering, as smooth-bore companions cannot accept this yoke.
See all flange yokes for 68745 series commercial applications.
Need help with fitment? See our flange yoke guide for bolt patterns, pilots, and measuring tips.
Additional information
| Bolt circle dia | 130 |
|---|---|
| Bolt hole dia | 13 |
| Brand | UDS |
| Notes | FLANGE YOKE 52X147.2 – 155 OD- 68745 |
| Partn number | 2687452000065 |
| Pilot dia | XS 155 |
| Series | 687.45 |
| Bolt Holes | 4 |
| Cj to flat | 4.000 |
