Brand:
SPL350 / 68765 / 2065 Series Flange Yoke 180mm XS SERRATED CL TO END: 4INCH
$312.31
15 in stock
18 People watching this product now!
Description

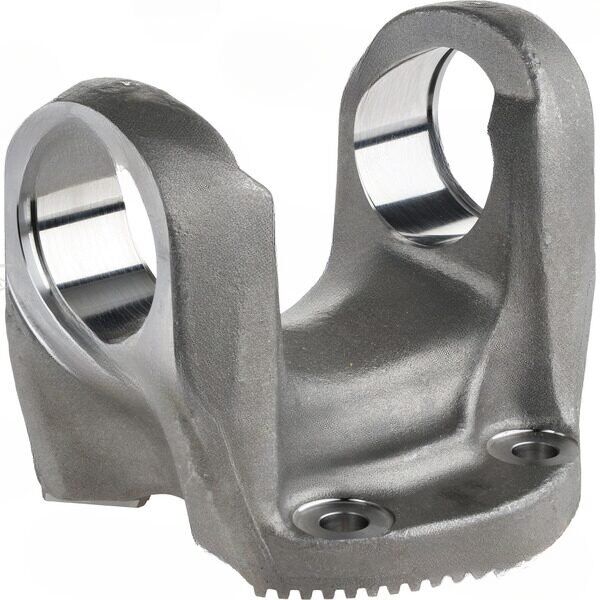

350-2-10018749 UDS SPL350/68765 flange yoke. BC 155.50mm, 4-bolt 16mm holes, XS 180mm serrated pilot. CJ to flat 4″. Heavy-duty flange yoke.
Full Description
350-2-10018749 (part number FY68765) is a UDS SPL350/68765 series flange yoke with a 180mm serrated (XS) pilot. The serrated pilot is an externally splined/serrated ring that provides torque-locking engagement with a mating companion flange -- unlike a smooth pilot that provides centering only, a serrated pilot also prevents relative rotation between the flange yoke and companion under high torque loads.
- Series: SPL350/68765
- Bolt Circle: 155.50mm
- Bolt Holes: 4 x 16mm
- Pilot: XS 180mm (serrated)
- CJ to Flat: 4.000"
The XS (serrated) pilot designation is specific to European commercial vehicle standards. The companion flange must have the matching serrated bore to accept this pilot. Do not attempt to install a serrated pilot in a smooth-bore companion -- the serrations will not engage and the flange will run loose.
Browse all flange yokes for SPL350 and heavy-duty commercial flange options.
Additional information
| Bolt circle dia | 155.50 |
|---|---|
| Bolt hole dia | 16 |
| Brand | UDS |
| Notes | FLANGE YOKE SPL350 / 68765 65X172 |
| Partn number | FY68765 |
| Pilot dia | XS 180 |
| Series | 687.65 |
| Bolt Holes | 4 |
| Cj to flat | 4.000 |
