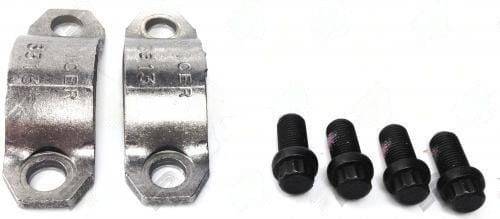

5-70-28X – Strap Kit – Bolt Length 0.75″ – Bolt Torque 52 ft-lb – Center To Center 2.5″
$12.15
30 in stock
11
People watching this product now!
Description
5-70-28X strap kit for 1610 series. Fits 1.875″ cap, bolt 0.75″ at .375-24 thread, center-to-center 2.5″, torque 52 ft-lb. Verify 1610 series cap diameter before ordering.
Full Description
5-70-28X Strap Kit – 1610 Series, 1.875" Cap, 52 ft-lb, 2.5" Center to Center
The 5-70-28X is a strap kit for 1610 series universal joints. The kit fits a 1.875" cap diameter. Bolt length is 0.75", thread diameter is .375-24, center-to-center spacing is 2.5", and torque specification is 52 ft-lb.
Specifications
- Part Number: 5-70-28X
- Series: 1610
- Fits Cap Diameter: 1.875"
- Bolt Length: 0.75"
- Thread Diameter: .375-24
- Center to Center: 2.5"
- Bolt Torque: 52 ft-lb
When installing the 5-70-28X, torque the .375-24 bolts to 52 ft-lb. The 1610 series uses a 1.875" cap — larger than the 1480 (1.375") but smaller than the 1710 (1.938"). The 2.5" center-to-center span on the 5-70-28X is specific to the 1610 series yoke ear saddle width; confirm this measurement before ordering.
Do not substitute the 5-70-28X with strap kits from adjacent series — even if bolt diameter matches, the center-to-center dimension and cap fit will differ. Verify the 1610 series cap diameter (1.875") against the installed joint caps before ordering strap hardware. Do not reuse strap bolts after removal.
Additional information
| Bolt length | 0.75 |
|---|---|
| Bolt torque | 52 ft-lb |
| Center to center | 2.5 |
| Fits cap dia | 1.875 |
| Partn number | 5-70-28X |
| Thread dia | .375-24 |
| Series | 1610 |
