1-2024 – Strap Kits – 1310, 1330 Series – Fits Cap Dia 1.062″ – Center To Center 1.593
$11.53
9 in stock
Description
1-2024 strap kit for 1310 and 1330 series. Cap dia 1.062″, CTC 1.593″, thread .312-24. Strap retention — not interchangeable with snap-ring U-joint caps.
Full Description

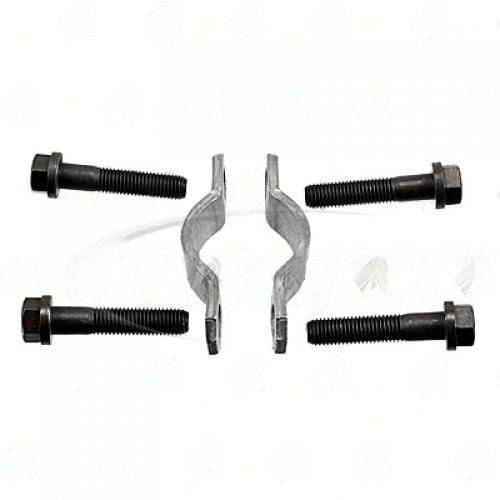

1-2024 Strap Kit -- 1310 and 1330 Series
The 1-2024 is a strap kit for retaining U-joint bearing cups in 1310 and 1330 series yokes that use strap retention. Strap kits use small bolted metal straps that bridge across the bearing cup and clamp it into the yoke ear. This is a different retention system from snap-ring U-joints, which use internal or external circlips -- the two styles are not interchangeable.
| Spec | Value |
|---|---|
| Series | 1310, 1330 |
| Cap Diameter | 1.062" |
| Center to Center | 1.593" |
| Thread Dia | .312-24 |
Why the center-to-center dimension matters: the strap bridges across the bearing cup recess in the yoke. If the CTC distance doesn't match the yoke recess, the strap bolt holes will not align. Confirm the CTC on your yoke before ordering strap kits.
Strap kits are single-use fasteners -- replace straps any time a U-joint is removed. Reusing stretched or deformed straps reduces clamp load and can allow the cup to work loose under vibration.
Browse all universal joints for 1310/1330 series U-joints to complete the assembly.
Additional information
| Center to center | 1.593 |
|---|---|
| Fits cap dia | 1.062 |
| Partn number | 1-2024 |
| Thread dia | .312-24 |
| Series | 1310, 1330 |
