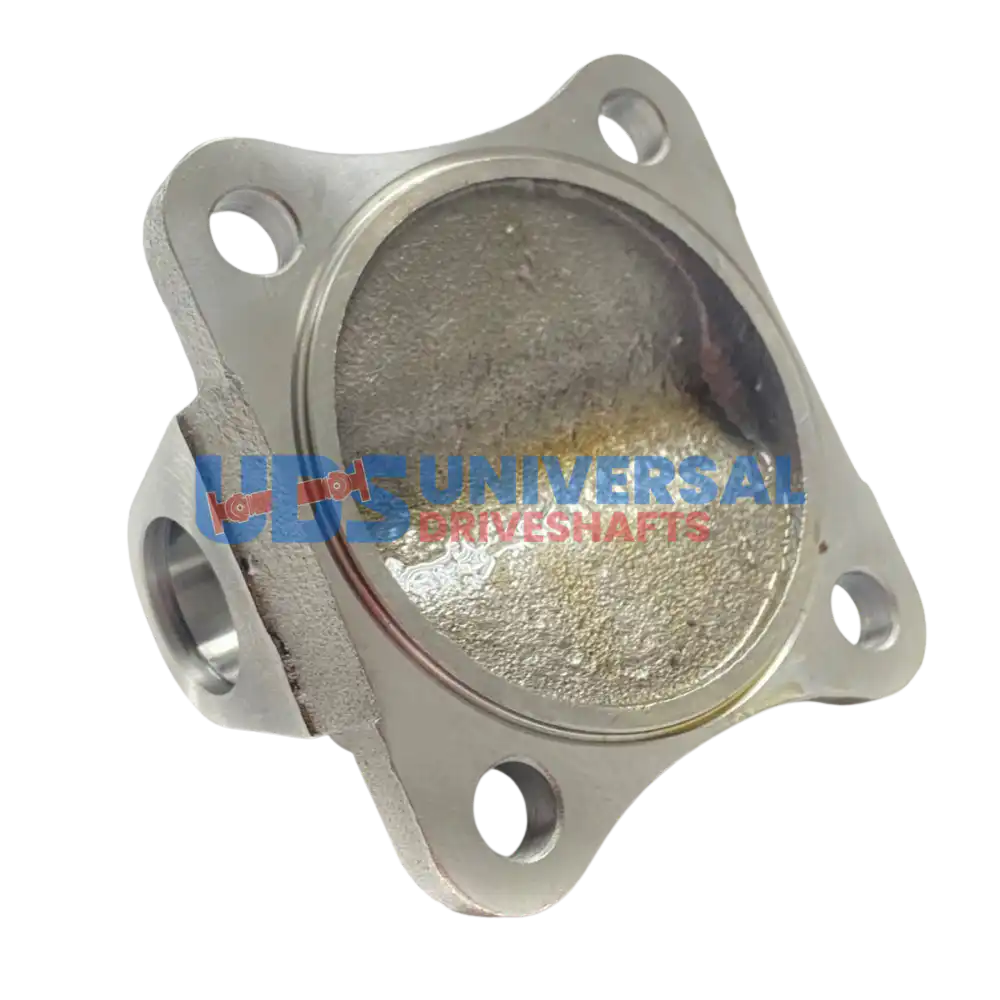

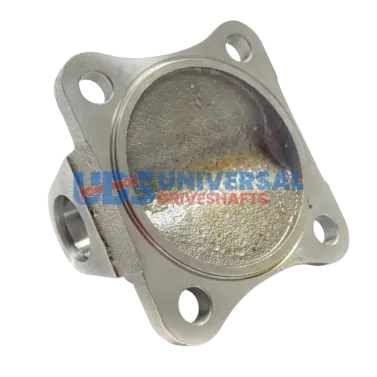

3-2-559 Flange Yoke 1410 series, 4x.500 Holes on 4.750BC, 3.750M pilot
$46.52
2 in stock
20 People watching this product now!
Description
3-2-559 1410 series flange yoke. Bolt circle: 4.750″, 4×0.500″ holes, 3.750″ male pilot, CJ-to-flat: 1.500″. Verify bolt circle and pilot before ordering.
Full Description
3-2-559 1410 Series Flange Yoke 4.750" Bolt Circle 3.750" Male Pilot
The 3-2-559 is a 1410 series flange yoke with a 4.750" bolt circle diameter, 4 holes at 0.500" diameter, a 3.750" male pilot diameter, a CJ-to-flat of 1.500", and a swing diameter of 5.875".
Specifications
- Part Number: 3-2-559
- Series: 1410
- Bolt Circle Diameter: 4.750"
- Bolt Hole Diameter: 0.500"
- Bolt Holes: 4
- Pilot Diameter: 3.750" Male
- CJ to Flat: 1.500"
- Swing Diameter: 5.875"
When fitting the 3-2-559, verify the companion flange has a 4.750" bolt circle with 4 clearance holes for 0.500" diameter bolts, and a 3.750" female pilot bore. The 1.500" CJ-to-flat dimension is shorter than the 3-2-1789 (2.000" CJ-to-flat) — this affects the overall driveshaft assembly length when substituting between these two yokes. The 3.750" male pilot must fully seat in the companion flange bore before fastening.
The 3-2-559 accepts 1410 series U-joints (1.188" cap diameter, 4.188" span) at the ear end. Compared to the 3-2-1789, the 3-2-559 shares the same bolt circle (4.750"), pilot (3.750"), and hole count (4), but differs in hole diameter (0.500" versus 0.509") and CJ-to-flat (1.500" versus 2.000"). Measure your existing bolt diameter and CJ-to-flat before selecting between these two 1410-series flange yokes.
Additional information
| Bolt circle dia | 4.750 |
|---|---|
| Bolt hole dia | 0.500 |
| Cj to flat | 1.500 |
| Partn number | 3-2-559 |
| Pilot dia | 3.750, M |
| Series | 1410 |
| Bolt Holes | 4 |
| Swing dia | 5.875 |
