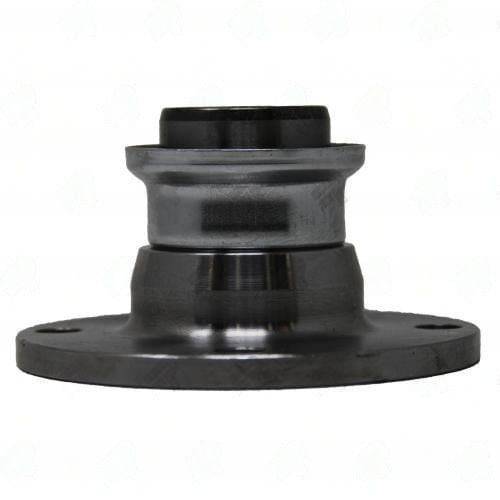

1301-231 – Companion Flanges – 23 Splines – 0.990″ Splines Dia – 1.500″ Hub Dia
$50.21
10 in stock
20
People watching this product now!
Description
1301-231 companion flange. 1.530 bore | 3.340 bolt circle | 1.808 pilot. Pinion shaft connection — bore, keyway, and bolt circle must match.
Full Description
The 1301-231 companion flange is the pinion-side connection for your driveshaft -- it threads or presses onto the pinion shaft and carries the bolt circle for the flange yoke.
1301-231 Companion Flange Specifications
1301-231 companion flange -- 1.530 bore | 3.340 bolt circle | 1.808 pilot. Toyota Mid-ship, SQ.
Bolt circle diameter has to match your flange yoke. Mixing bolt circles from different series is a common mistake -- verify both sides of this connection before ordering.
Key Features
- Bore: 1.530 -- fits pinion shaft, must match shaft OD
- Bolt circle: 3.340 -- must match your flange yoke bolt pattern
- Pilot dia: 1.808 -- centers flange yoke on mounting face
- Bolt holes: 4 -- verify against flange yoke hole count
- Note: Toyota Mid-ship, SQ
Specifications
- SKU: 1301-231
- Brand: UDS
- Through Hole: 1.530
- Bolt Circle: 3.340
- Pilot Dia: 1.808
- Bolt Holes: 4
- Notes: Toyota Mid-ship, SQ
Additional information
| Partn number |
1301-231 |
|---|---|
| Splines count |
23 |
| Splines dia |
0.990" |
| Hub dia |
1.500" |
| Through hole |
1.530 |
| Pilot dia |
1.808 |
| Bolt circle dia |
3.340 |
| Face to end |
2.234 |
| Notes |
Toyota Mid-ship, SQ |
| Bolt Holes |
4 |
