2-4-783-1 – End Yoke – 1310HR Series – 1.250″ Bore Dia – 2.12″ Hub Dia
$107.10
Out of stock
10
People watching this product now!
Description
2-4-783-1 UDS 1310HR series end yoke. splines , 2.12″ hub dia. Verify shaft spec before ordering.
Full Description

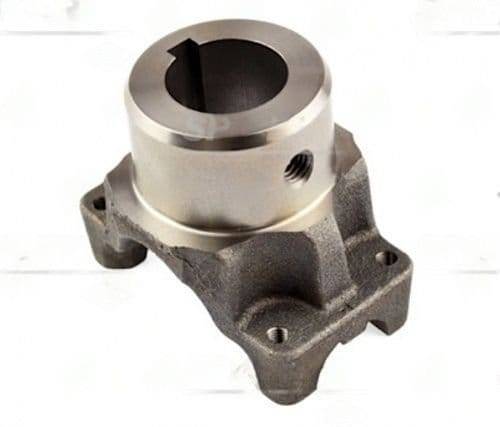

2-4-783-1 UDS 1310HR End Yoke
The 2-4-783-1 is a 1310HR series round-bore end yoke manufactured by UDS. A round-bore yoke installs on a smooth shaft and is secured by a keyway and set screw or retaining bolt. The yoke ears accept a 1310HR series U-joint.
The bore is inches with a EAR-0.25/0.31-inch keyway. Shaft OD and keyway dimensions must match for proper engagement. The hub diameter is 2.12 inches. CJ-to-end dimension: 2.94 inches. The 1310HR series is designed for the specified application range.
Specifications
- Part Number: 2-4-783-1
- Brand: UDS
- Series: 1310HR
- Bore type: round
- Cj to end: 2.94
- Hub dia: 2.12
- Keyway: EAR-0.25/0.31
- Through hole: 1.50
- Bore dia: 1.250
Fitment & Installation Notes
Match the 2-4-783-1 spline or bore specification to your output shaft before ordering. A 1310HR U-joint is required — the yoke ears will not accept a different-series cap diameter.
View related Driveshaft Components in 1310HR and adjacent series configurations.
Additional information
| Bore type | round |
|---|---|
| Cj to end | 2.94 |
| Hub dia | 2.12 |
| Keyway | EAR-0.25/0.31 |
| Partn number | 2-4-783-1 |
| Series | 1310HR |
| Through hole | 1.50 |
| Bore dia | 1.250 |
