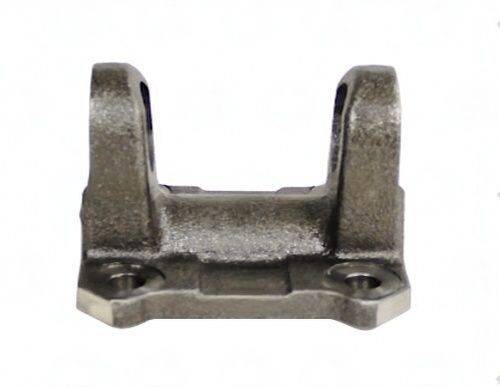

3102-1789 – Flange Yokes – 1310 Series – Bolt Circle Dia 3.750″ – Pilot Dia 2.750, M
$42.11
2 in stock
15 People watching this product now!
Description
1310 series 3102-1789 flange yoke. 3.750 bolt circle | 2.750 pilot | 4x 0.398 bolt holes | 1.625″ CJ-to-flat. Match bolt pattern and pilot to your axle flange.
Full Description
Flange yoke wear shows up as driveshaft wobble and clunking under acceleration. The 3102-1789 flange yoke is a direct swap -- no modification, no shimming required.
3102-1789 Flange Yoke -- 1310 Series Dimensions & Fit
The 1310 series is the standard for light-duty trucks -- F-150, Silverado 1500, Jeep Wrangler, Ram 1500. The 3102-1789 flange yoke specs: 3.750 bolt circle | 2.750 pilot | 4x 0.398 bolt holes | 1.625" CJ-to-flat. Measure your axle flange bolt circle and pilot before ordering.
Flange yoke tolerances leave no room for approximation. If the bolt circle is off by even a fraction, the yoke won't seat flat -- and a poorly seated flange yoke will crack the companion flange over time.
Key Features
- Series: 1310 -- built for light-duty trucks -- F-150, Silverado 1500, Jeep Wrangler, Ram 1500
- Bolt circle: 3.750 -- must match diff/axle flange exactly
- Pilot diameter: 2.750 -- centers yoke on companion flange
- 4 bolt holes at 0.398 -- match your mounting flange hole pattern
- CJ-to-flat: 1.625" -- affects working angle and clearance
Specifications
- SKU: 3102-1789
- Brand: UDS
- Series: 1310
- Bolt Circle: 3.750
- Pilot Dia: 2.750
- Bolt Holes: 4
- Bolt Hole Dia: 0.398
- CJ to Flat: 1.625"
Additional information
| Bolt circle dia | 3.750 |
|---|---|
| Bolt hole dia | 0.398 |
| Cj to flat | 1.625 |
| Partn number | 3102-1789 |
| Pilot dia | 2.750 ,M |
| Series | 1310 |
| Bolt Holes | 4 |
