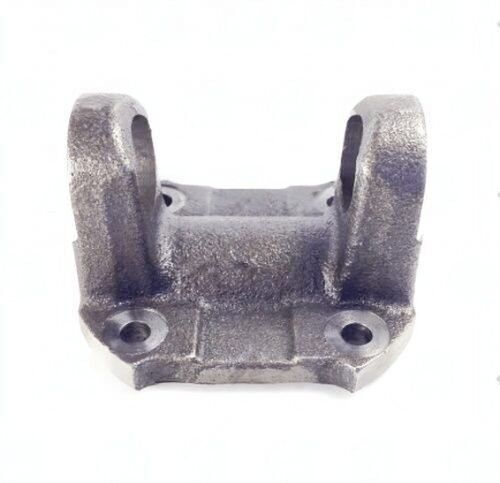

3102-173M – Flange Yokes – 1310 Series – Bolt Circle Dia 3.400″ – Pilot Dia 1.772, M
$54.17
0 in stock
16
People watching this product now!
Description
3102-173M 1310 series flange yoke. Bolt circle 3.400″, pilot 1.772″ male, 4-bolt 0.437″ holes, CJ to flat 1.685″. Verify bolt circle and pilot before ordering.
Full Description
3102-173M 1310 Series Flange Yoke Bolt Circle 3.400" Pilot 1.772
The 3102-173M is a 1310 series flange yoke with a 3.400" bolt circle diameter and a 1.772" male pilot diameter. It uses a 4-bolt pattern with 0.437" bolt hole diameter. The center U-joint to flat dimension measures 1.685".
Specifications
- Part Number: 3102-173M
- Series: 1310
- Bolt Circle Dia: 3.400"
- Bolt Hole Dia: 0.437"
- Bolt Holes: 4
- Pilot Dia: 1.772" Male
- CJ to Flat: 1.685"
When ordering the 3102-173M, verify the companion flange bolt circle is 3.400" and the pilot bore is 1.772". The 0.437" bolt hole diameter is larger than the 3102-173 (0.337" holes)—confirm which bolt hole size matches your hardware before selecting between these two otherwise dimensionally similar parts.
The 1310 series ears on the 3102-173M require a 1310 series U-joint. The CJ to flat dimension of 1.685" is used when calculating the effective driveshaft length. Cross-reference the bolt circle (3.400"), pilot diameter (1.772" M), and bolt hole diameter (0.437") against the companion flange before ordering.
Additional information
| Bolt circle dia | 3.400 |
|---|---|
| Bolt hole dia | 0.437 |
| Cj to flat | 1.685 |
| Partn number | 3102-173M |
| Pilot dia | 1.772, M |
| Series | 1310 |
| Bolt Holes | 4 |
