3102-16 – Flange Yokes – 1310 Series – Bolt Circle Dia 3.340″ – Pilot Dia 1.811-M
$54.61
1 in stock
Description

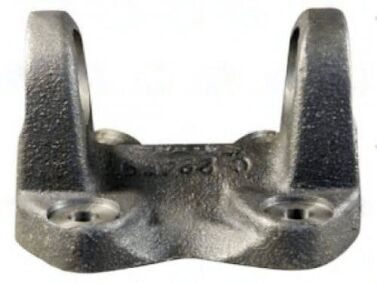

3102-16 flange yoke, 1310 series. Bolt circle 3.340″, 4 holes, 0.323″ bolt hole, pilot 1.811″ male, CJ-to-flat 1.713″. Toyota-application 1.811″ pilot. Compare with 3102-17 (different BC).
Full Description
The 3102-16 uses a 1.811" male pilot -- same as 3102-17 (Toyota Land Cruiser) -- but with a different bolt circle (3.340" vs 3.575") and shorter CJ-to-flat (1.713" vs 2.718"). The 1.811" pilot is specific to Toyota differential flanges on several models including Hilux, Tacoma, and smaller Land Cruiser variants.
| Spec | Value |
|---|---|
| Series | 1310 |
| Bolt Circle | 3.340" |
| Bolt Holes | 4 |
| Bolt Hole Dia | 0.323" |
| Pilot Dia | 1.811" (Male) |
| CJ to Flat | 1.713" |
Verify the bolt circle (3.340" vs 3.575" on 3102-17) against your differential flange before ordering. Browse all flange yokes.
Additional information
| Bolt circle dia | 3.340 |
|---|---|
| Bolt hole dia | 0.323 |
| Cj to flat | 1.713 |
| Partn number | 3102-16 |
| Pilot dia | 1.811-M |
| Series | 1310 |
| Bolt Holes | 4 |
