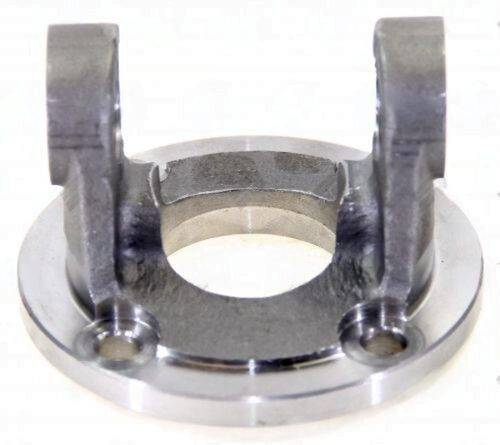

3102-1409 – Flange Yokes – 1310 Series – Bolt Circle Dia 3.540″ – Pilot Dia 2.203-M
$118.04
0 in stock
Description
3102-1409 flange yoke, 1310 series. Bolt circle 3.540″, 4 holes, 0.410″ bolt hole, pilot 2.203″ male, CJ-to-flat 2.047″. Larger pilot (2.203″) vs other 1310 yokes — confirm flange bore.
Full Description
The 2.203" male pilot on the 3102-1409 is notably larger than the 1.772" and 1.811" pilots on other 1310-series flange yokes in this catalog. This indicates a larger differential pinion nose bore -- typically found on heavier-duty or larger displacement applications where the differential housing is more substantial.
| Spec | Value |
|---|---|
| Series | 1310 |
| Bolt Circle | 3.540" |
| Bolt Holes | 4 |
| Bolt Hole Dia | 0.410" |
| Pilot Dia | 2.203" (Male) |
| CJ to Flat | 2.047" |
Confirm the differential's female pilot bore is 2.203". Browse all flange yokes.
Additional information
| Bolt circle dia | 3.540 |
|---|---|
| Bolt hole dia | 0.410 |
| Cj to flat | 2.047 |
| Partn number | 3102-1409 |
| Pilot dia | 2.203-M |
| Series | 1310 |
| Bolt Holes | 4 |
