3102-063 – Flange Yokes – 1310 Series – Bolt Circle Dia 3.938″ – Pilot Dia 0.630-F
$36.73
8 in stock
Description

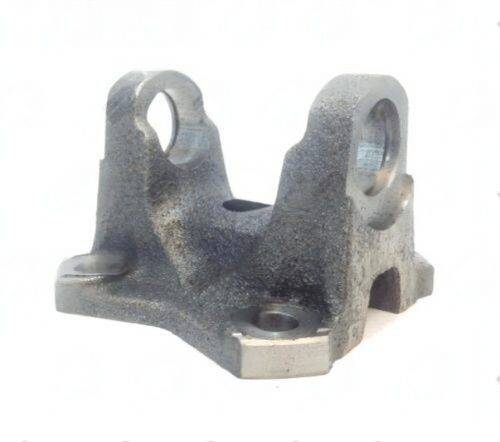

3102-063 flange yoke, 1310 series. Bolt circle 3.938″, 4 holes, 0.489″ bolt hole, pilot 0.630″ female, CJ-to-flat 2.000″. Very small 0.630″ pilot — confirm differential has this small male protrusion.
Full Description
The 3102-063 has an unusually small 0.630" female pilot -- far smaller than standard differential pilots. This tiny pilot bore seats on a 0.630" male post, indicating this is a specialty or light-duty application where a small centering boss is used rather than a standard pilot diameter.
| Spec | Value |
|---|---|
| Series | 1310 |
| Bolt Circle | 3.938" |
| Bolt Holes | 4 |
| Bolt Hole Dia | 0.489" |
| Pilot Dia | 0.630" (Female) |
| CJ to Flat | 2.000" |
Despite the large 3.938" bolt circle and 0.489" bolt holes, the 0.630" pilot is the smallest in this catalog section. This is not a misprint -- verify your application has a 0.630" male centering boss before ordering. Browse all flange yokes.
Additional information
| Bolt circle dia | 3.938 |
|---|---|
| Bolt hole dia | 0.489 |
| Cj to flat | 2.000 |
| Partn number | 3102-063 |
| Pilot dia | 0.630-F |
| Series | 1310 |
| Bolt Holes | 4 |
