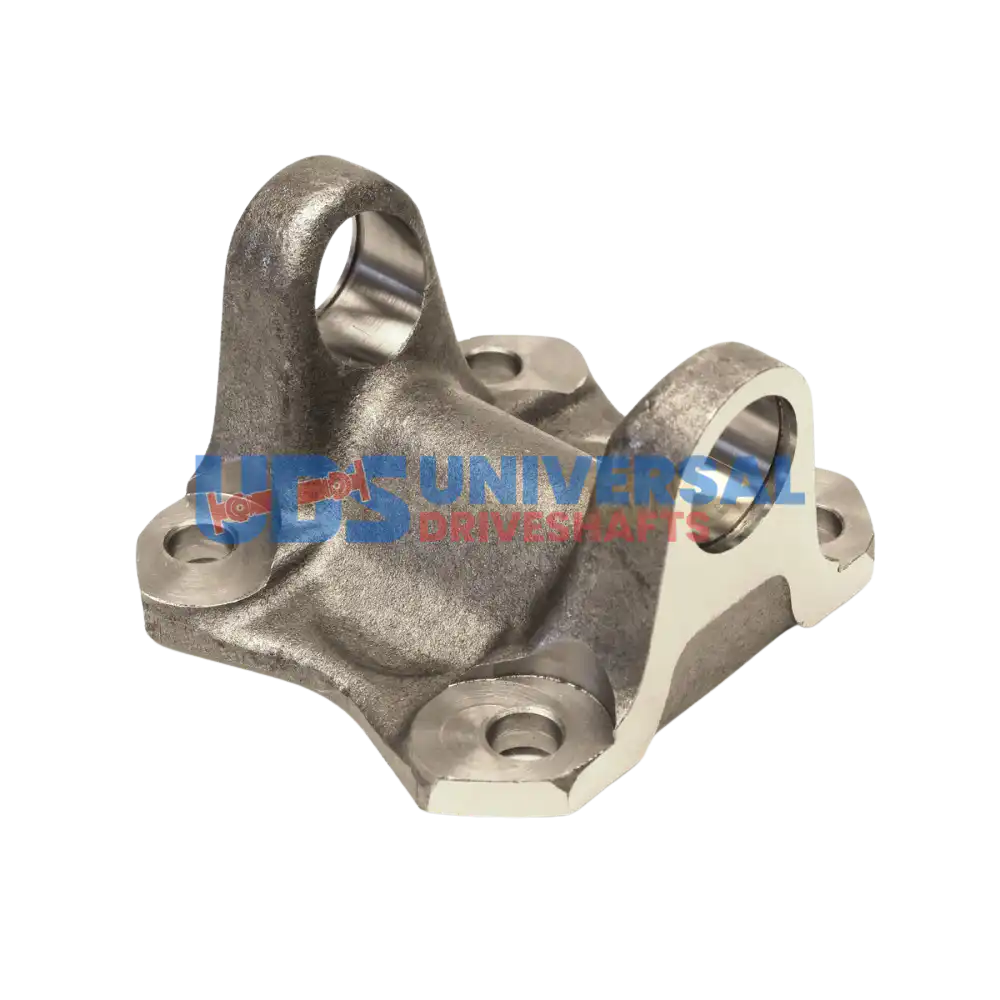

3-2-1789 Flange Yoke 1410 series, 4x.509 Holes on 4.750 BC, 3.750M pilot
$38.35
2 in stock
18
People watching this product now!
Description
3-2-1789 1410 series flange yoke. Bolt circle: 4.750″, 4×0.509″ holes, 3.750″ male pilot, CJ-to-flat: 2.000″. Verify bolt circle and pilot before ordering.
Full Description
3-2-1789 1410 Series Flange Yoke 4.750" Bolt Circle 3.750" Male Pilot
The 3-2-1789 is a 1410 series flange yoke with a 4.750" bolt circle diameter, 4 holes at 0.509" diameter, a 3.750" male pilot diameter, a CJ-to-flat dimension of 2.000", and a swing diameter of 5.750".
Specifications
- Part Number: 3-2-1789
- Series: 1410
- Bolt Circle Diameter: 4.750"
- Bolt Hole Diameter: 0.509"
- Bolt Holes: 4
- Pilot Diameter: 3.750" Male
- CJ to Flat: 2.000"
- Swing Diameter: 5.750"
When fitting the 3-2-1789, verify the companion flange has a 4.750" bolt circle with 4 clearance holes to accept 0.509" diameter bolts, and a 3.750" female pilot bore. The male pilot must seat fully in the companion bore to establish concentricity before fastening. The 2.000" CJ-to-flat dimension is the length contribution this yoke adds to the overall driveshaft assembly.
The 3-2-1789 accepts 1410 series U-joints (1.188" cap diameter, 4.188" span) at the ear end. The 3-2-1789 shares the same 4.750" bolt circle and 3.750" pilot as the 3-2-559 — the key difference is the hole diameter: 0.509" on the 3-2-1789 versus 0.500" on the 3-2-559. Verify the bolt diameter on your companion flange to select the correct unit.
Additional information
| Bolt circle dia | 4.750 |
|---|---|
| Bolt hole dia | 0.509 |
| Cj to flat | 2.000 |
| Partn number | 3-2-1789 |
| Pilot dia | 3.750, M |
| Series | 1410 |
| Bolt Holes | 4 |
| Swing dia | 5.750 |
