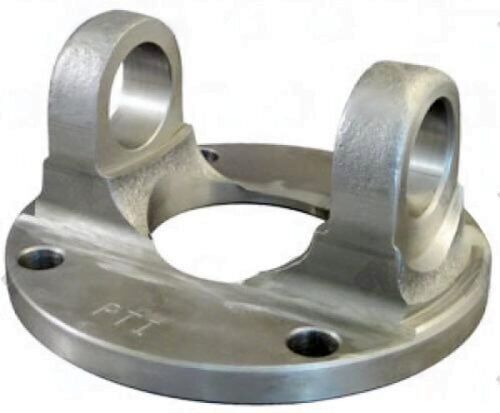

3R02-21 – Flange Yokes – 3R Series – Pilot Dia 3.125-F – Bolt Circle Dia 4.250
$50.93
4 in stock
19 People watching this product now!
Description
3R series 3R02-21 flange yoke. 4.250 bolt circle | 3.125-F pilot | 4x 0.455 bolt holes | 1.687″ CJ-to-flat. Match bolt pattern and pilot to your axle flange.
Full Description
Don't estimate flange dimensions. The 3R02-21 flange yoke carries specific bolt circle, pilot, and cross series data -- confirm yours match before ordering.
3R02-21 Flange Yoke -- 3R Series Dimensions & Fit
The 3R series is the standard for metric 3-bolt flange applications -- European and import platforms.
Dimensions on the 3R02-21 flange yoke: 4.250 bolt circle | 3.125-F pilot | 4x 0.455 bolt holes | 1.687" CJ-to-flat. SAGINAW - NON CV FLANGE. Cross-reference your diff flange bolt pattern and pilot dia -- don't order by series alone.
The pilot diameter is what centers this yoke on the companion flange. Get it wrong and the driveshaft will run off-center at speed.
Key Features
- Series: 3R -- built for metric 3-bolt flange applications -- European and import platforms
- Bolt circle: 4.250 -- must match diff/axle flange exactly
- Pilot diameter: 3.125-F -- centers yoke on companion flange
- 4 bolt holes at 0.455 -- match your mounting flange hole pattern
- CJ-to-flat: 1.687" -- affects working angle and clearance
- Note: SAGINAW - NON CV FLANGE
Specifications
- SKU: 3R02-21
- Brand: UDS
- Series: 3R
- Bolt Circle: 4.250
- Pilot Dia: 3.125-F
- Bolt Holes: 4
- Bolt Hole Dia: 0.455
- CJ to Flat: 1.687"
- Notes: SAGINAW - NON CV FLANGE
Additional information
| Partn number | 3R02-21 |
|---|---|
| Series | 3R |
| Pilot dia | 3.125-F |
| Bolt Holes | 4 |
| Bolt hole dia | 0.455 |
| Notes | SAGINAW – NON CV FLANGE |
| Bolt circle dia | 4.250 |
| Cj to flat | 1.687 |
