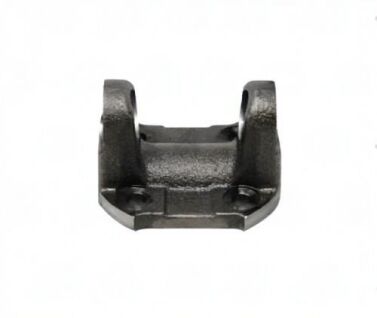

3102-175 – Flange Yokes – 1310 Series – Bolt Circle Dia 3.120″ – Bolt Hole Dia 0.405
$46.73
1 in stock
16 People watching this product now!
Description
1310 series 3102-175 flange yoke. 3.120 bolt circle | 1.772 pilot | 4x 0.405 bolt holes | 1.750″ CJ-to-flat. Match bolt pattern and pilot to your axle flange.
Full Description
The connection between your axle and driveshaft runs through this flange yoke. The 3102-175 is the exact-spec replacement -- same bolt pattern, same pilot, same series.
3102-175 Flange Yoke -- 1310 Series Dimensions & Fit
The 1310 series is the standard for light-duty trucks -- F-150, Silverado 1500, Jeep Wrangler, Ram 1500.
Dimensions on the 3102-175 flange yoke: 3.120 bolt circle | 1.772 pilot | 4x 0.405 bolt holes | 1.750" CJ-to-flat. Cross-reference your diff flange bolt pattern and pilot dia -- don't order by series alone.
The pilot diameter is what centers this yoke on the companion flange. Get it wrong and the driveshaft will run off-center at speed.
Key Features
- Series: 1310 -- built for light-duty trucks -- F-150, Silverado 1500, Jeep Wrangler, Ram 1500
- Bolt circle: 3.120 -- must match diff/axle flange exactly
- Pilot diameter: 1.772 -- centers yoke on companion flange
- 4 bolt holes at 0.405 -- match your mounting flange hole pattern
- CJ-to-flat: 1.750" -- affects working angle and clearance
Specifications
- SKU: 3102-175
- Brand: UDS
- Series: 1310
- Bolt Circle: 3.120
- Pilot Dia: 1.772
- Bolt Holes: 4
- Bolt Hole Dia: 0.405
- CJ to Flat: 1.750"
Additional information
| Bolt circle dia | 3.120 |
|---|---|
| Bolt hole dia | 0.405 |
| Cj to flat | 1.750 |
| Partn number | 3102-175 |
| Pilot dia | 1.772 ,M |
| Series | 1310 |
| Bolt Holes | 4 |
