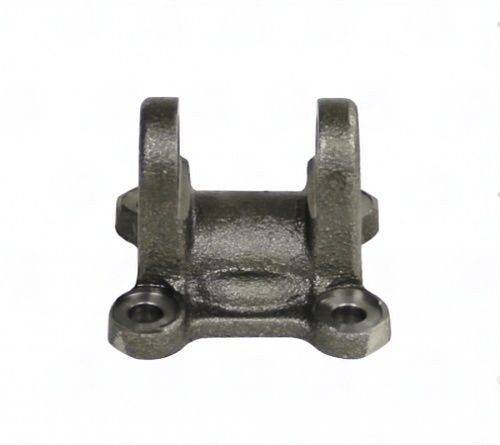

1202-196 – Flange Yokes – 1251 Series – Bolt Circle Dia 3.550″ – Bolt Hole Dia 0.425
$63.76
10 in stock
12 People watching this product now!
Description
1202-196 flange yoke, 1251 series. 3.550 bolt circle | 1.968-M pilot | 4x 0.425 bolt holes | 1.625″ CJ-to-flat. Direct bolt-on — verify bolt circle and pilot diameter.
Full Description
If your differential flange is scored, cracked, or the bolt holes have wallowed out, this is the replacement. The 1202-196 flange yoke is dimensioned to bolt directly onto your 1251 series axle flange.
1202-196 Flange Yoke -- 1251 Series Dimensions & Fit
The 1202-196 flange yoke specs: 3.550 bolt circle | 1.968-M pilot | 4x 0.425 bolt holes | 1.625" CJ-to-flat. Measure your axle flange bolt circle and pilot before ordering.
Flange yoke tolerances leave no room for approximation. If the bolt circle is off by even a fraction, the yoke won't seat flat -- and a poorly seated flange yoke will crack the companion flange over time.
Key Features
- Series: 1251 -- built for this drivetrain application
- Bolt circle: 3.550 -- must match diff/axle flange exactly
- Pilot diameter: 1.968-M -- centers yoke on companion flange
- 4 bolt holes at 0.425 -- match your mounting flange hole pattern
- CJ-to-flat: 1.625" -- affects working angle and clearance
Specifications
- SKU: 1202-196
- Brand: UDS
- Series: 1251
- Bolt Circle: 3.550
- Pilot Dia: 1.968-M
- Bolt Holes: 4
- Bolt Hole Dia: 0.425
- CJ to Flat: 1.625"
Additional information
| Bolt circle dia | 3.550 |
|---|---|
| Bolt hole dia | 0.425 |
| Cj to flat | 1.625 |
| Partn number | 1202-196 |
| Pilot dia | 1.968-M |
| Series | 1251 |
| Bolt Holes | 4 |
