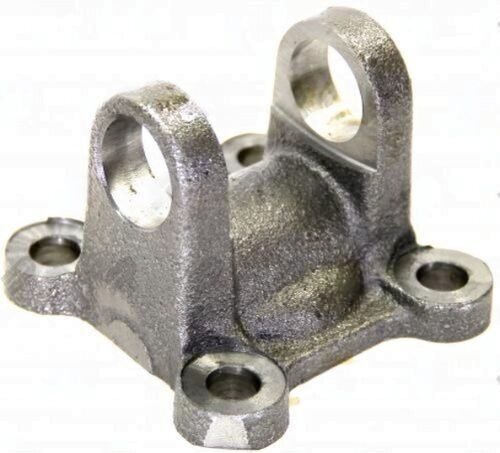

1202-077 – Flange Yokes – 1251 Series – Bolt Circle Dia 3.576″ – Bolt Hole Dia 0.471
$46.39
10 in stock
17 People watching this product now!
Description
1251 series 1202-077 flange yoke. 3.576 bolt circle | 1.899-F pilot | 4x 0.471 bolt holes | 1.625″ CJ-to-flat. Match bolt pattern and pilot to your axle flange.
Full Description
A loose or damaged flange yoke transfers every bit of movement back into the driveshaft and eventually the transmission. The 1202-077 is the correct spec replacement.
1202-077 Flange Yoke -- 1251 Series Dimensions & Fit
Dimensions on the 1202-077 flange yoke: 3.576 bolt circle | 1.899-F pilot | 4x 0.471 bolt holes | 1.625" CJ-to-flat. Cross-reference your diff flange bolt pattern and pilot dia -- don't order by series alone.
The pilot diameter is what centers this yoke on the companion flange. Get it wrong and the driveshaft will run off-center at speed.
Key Features
- Series: 1251 -- built for this drivetrain application
- Bolt circle: 3.576 -- must match diff/axle flange exactly
- Pilot diameter: 1.899-F -- centers yoke on companion flange
- 4 bolt holes at 0.471 -- match your mounting flange hole pattern
- CJ-to-flat: 1.625" -- affects working angle and clearance
Specifications
- SKU: 1202-077
- Brand: UDS
- Series: 1251
- Bolt Circle: 3.576
- Pilot Dia: 1.899-F
- Bolt Holes: 4
- Bolt Hole Dia: 0.471
- CJ to Flat: 1.625"
Additional information
| Bolt circle dia | 3.576 |
|---|---|
| Bolt hole dia | 0.471 |
| Cj to flat | 1.625 |
| Partn number | 1202-077 |
| Pilot dia | 1.899-F |
| Series | 1251 |
| Bolt Holes | 4 |
