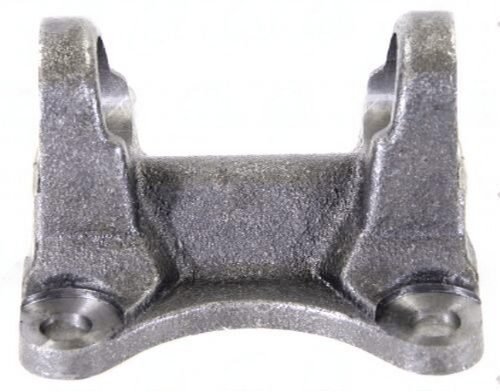

3502-188 Flange Yoke 1350 – Toyota Tundra 5004010 Square
$39.90
+50 in stock
12 People watching this product now!
Description
The 3502-188 Flange Yoke is a 1350 Series component with a 4.872″ bolt circle diameter and 1.811″ pilot diameter, designed for U-joint applications.
Full Description
The 3502-188 is a 1350 series flange yoke for Toyota drivelines. It bolts directly to the companion flange on the differential, transfer case, or transmission using a 4-bolt pattern on a 4.872" bolt circle.
Specifications
- Series: 1350
- Bolt Circle Diameter: 4.872"
- Bolt Holes: 4
- Bolt Hole Diameter: 0.484"
- Pilot Diameter: 1.811
- CJ to Flat: 1.875"
Torque the flange bolts to OEM spec and check for runout after installation. Visible runout at the yoke usually means the pilot isn't seated flush.
Additional information
| Bolt circle dia | 4.872 |
|---|---|
| Bolt hole dia | 0.484 |
| Cj to flat | 1.875 |
| Partn number | 3502-188 |
| Pilot dia | 1.811 ,M |
| Series | 1350 |
| Bolt Holes | 4 |
