Brand:
3502-0161 Flange Yoke 1350 Series – 6L80, 6L90, 8L90, 10L80 Transmissions; TR6060, TR3160 manual transmissions; ’05-’06 Pontiac GTO (differential side) yokes. May fit other models.
$136.89
9 in stock
16 People watching this product now!
Description
UDS 3502-0161U — 1350 series flange yoke 6-bolt 4.330″ bolt circle 0.630″ pilot. 6-bolt pattern on 4.330″ bolt circle, 0.630 pilot. 1350 series.
Full Description

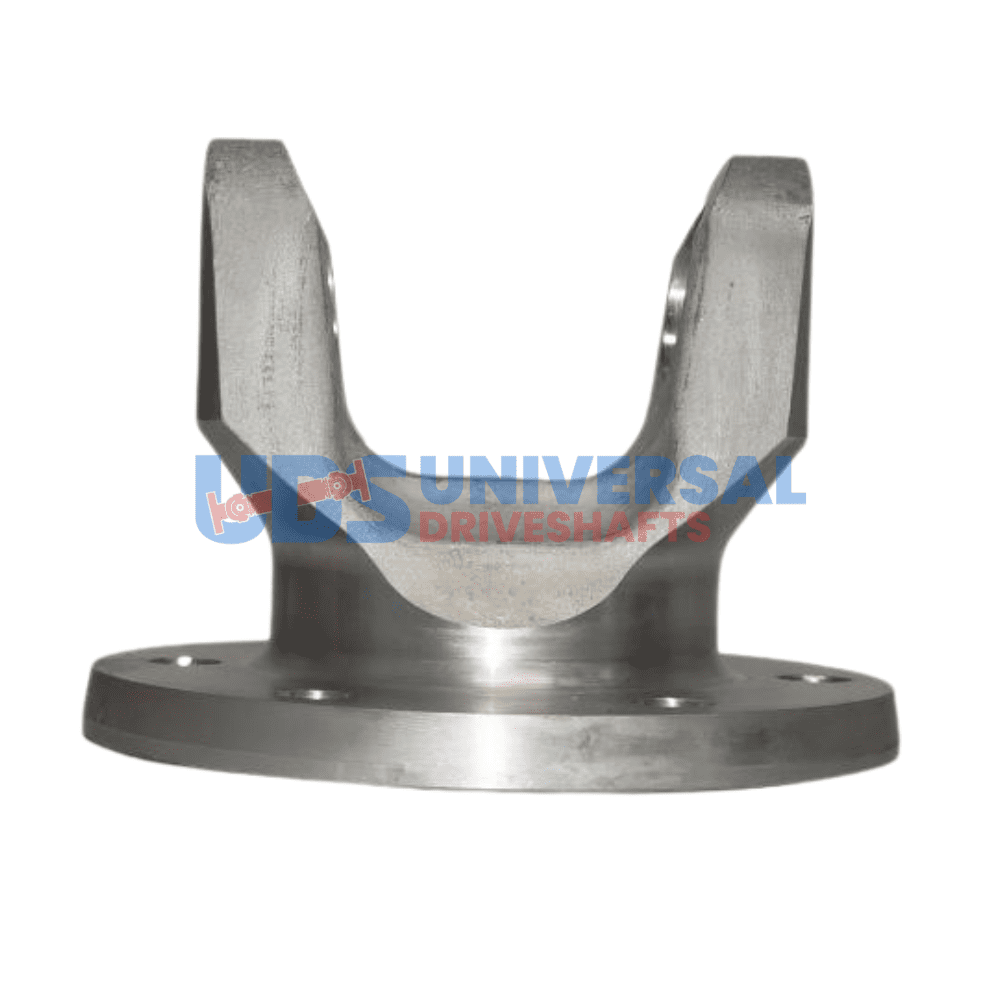

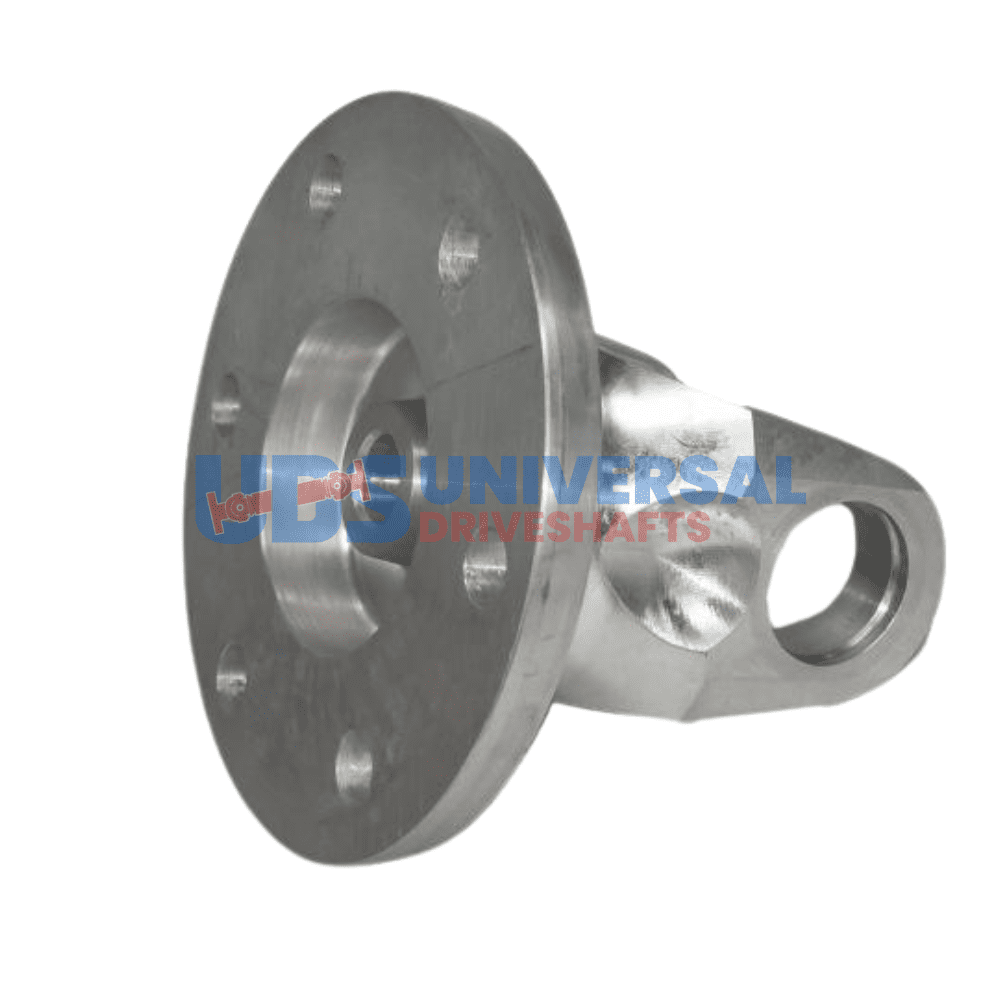

The UDS 3502-0161U is a 1350 series flange yoke built for solid, vibration-free driveline connections. It mates directly to the differential or transfer case flange using a 6-bolt pattern on a 4.330" bolt circle.
Specifications
- Series: 1350
- Bolt Pattern: 6 x 0.500" holes
- Bolt Circle Diameter: 4.330"
- Pilot Diameter: 0.630"
- CJ to Flat: 3.000"
- Brand: UDS
Before ordering, verify the bolt circle diameter and pilot diameter match your flange — these vary between manufacturers even within the same series. Mismatched pilot diameter causes runout and vibration.
Additional information
| Partn number | 3502-0161 |
|---|---|
| Pilot dia | 0.630 |
| Bolt circle dia | 4.330 |
| Bolt hole dia | 0.500 |
| Series | 1350 |
| Brand | UDS |
| Notes | Aluminum 6061-T6 Tri Flange, 105mm (4.134) and 110mm (4.331) bolt circle spacing, 12mm bolt holes, 16mm nose hole, Hole to hole: 105mm BC = 3.580", 110mm BC = 3.750" |
| Bolt Holes | 6 |
| Cj to flat | 3.000 |
