Brand:

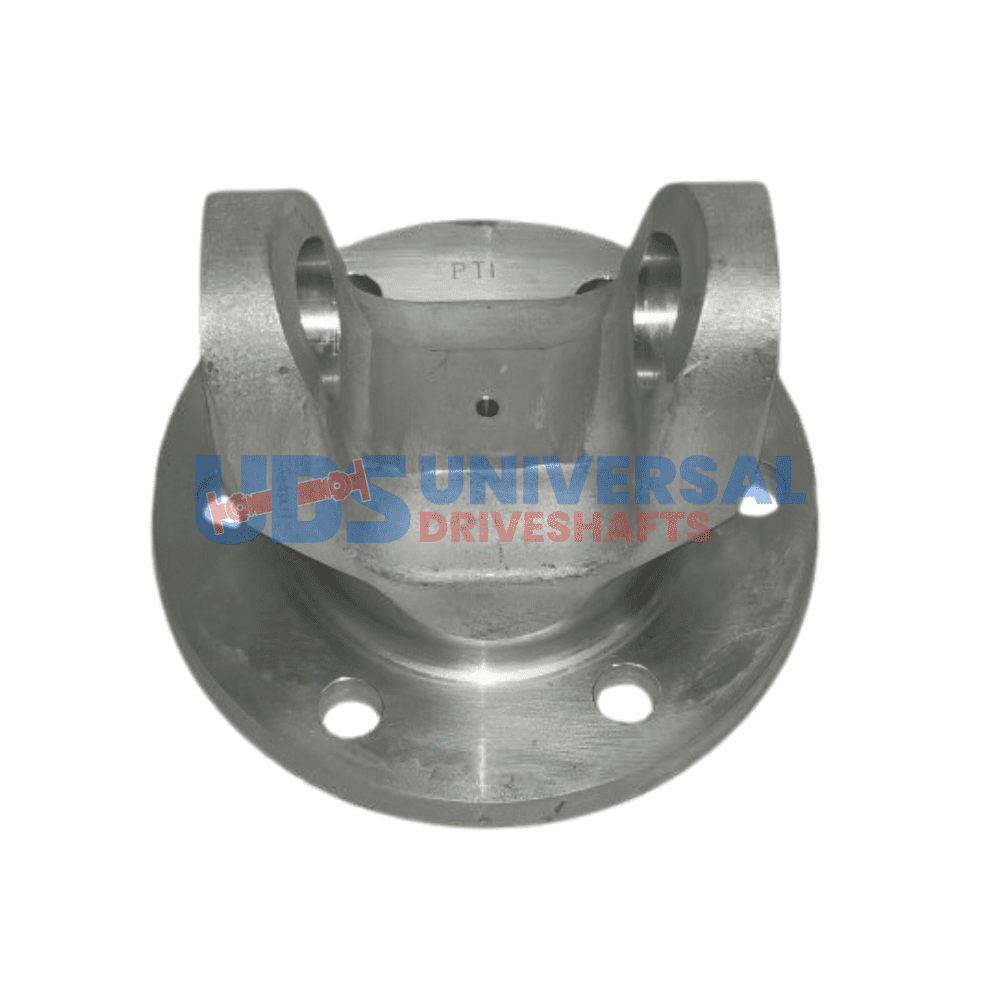

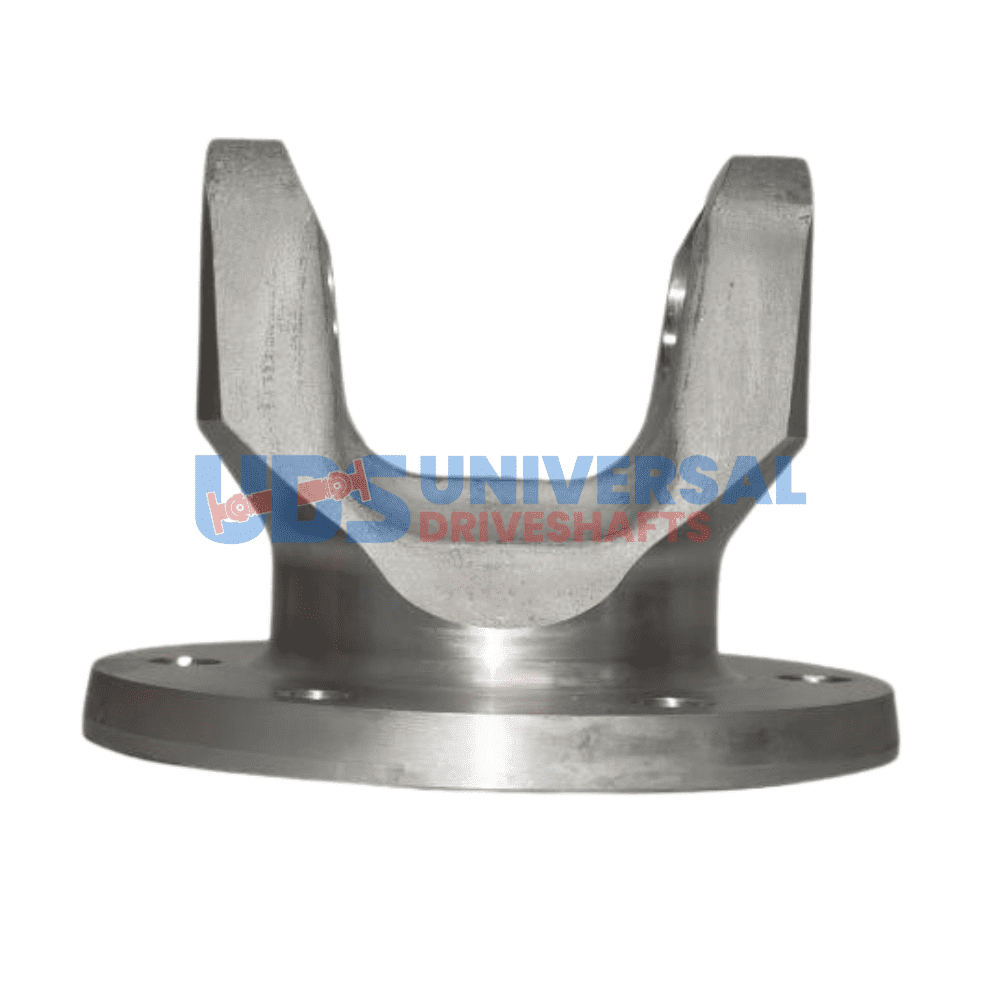

3502-0145 UDS Flange Yoke 1350 Series – Aluminum 6061-T6 Tri Flange
$136.89
10 in stock
16 People watching this product now!
Description
UDS 3502-0145U — 1350 series flange yoke 6-bolt 4.134″ bolt circle 0.551″ pilot. 6-bolt pattern on 4.134″ bolt circle, 0.551 pilot. 1350 series.
Full Description
The UDS 3502-0145U is a 1350 series flange yoke built for solid, vibration-free driveline connections. It mates directly to the differential or transfer case flange using a 6-bolt pattern on a 4.134" bolt circle.
Specifications
- Series: 1350
- Bolt Pattern: 6 x 0.559" holes
- Bolt Circle Diameter: 4.134"
- Pilot Diameter: 0.551"
- CJ to Flat: 3.000"
- Brand: UDS
Before ordering, verify the bolt circle diameter and pilot diameter match your flange — these vary between manufacturers even within the same series. Mismatched pilot diameter causes runout and vibration.
Additional information
| Partn number | 3502-0145 |
|---|---|
| Pilot dia | 0.551 |
| Bolt circle dia | 4.134 |
| Bolt hole dia | 0.559 |
| Series | 1350 |
| Brand | UDS |
| Notes | Aluminum 6061-T6 Tri Flange, 105mm (4.134) and 110mm (4.331) bolt circle spacing, 14mm bolt holes, 14mm nose hole, GM apps. Hole to hole: 105mm BC = 3.580", 110mm BC = 3.750" |
| Bolt Holes | 6 |
| Cj to flat | 3.000 |
